3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 11–61

Technische Daten · Technical data · Données techniques

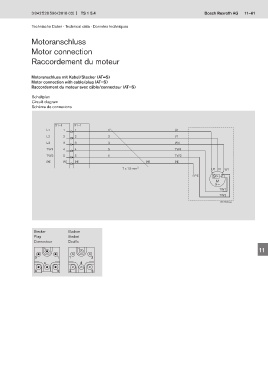

Motoranschluss

Motor connection

Raccordement du moteur

Motoranschluss mit Kabel/Stecker (AT=S)
Motor connection with cable/plug (AT=S)
Raccordement du moteur avec câble/connecteur (AT=S)

Schaltplan
Circuit diagram 1
Schéma de connexions
2

X1–1 X1–1
3
L1 1 1 1 U1
L2 2 2 2 V1
L3 3 3 3 W1 4
TW1 4 4 5 TW1
TW2 5 5 6 TW2
PE PE PE PE PE 5
7 x 1,5 mm 2 U1 V1 W1
6
PE
M
3~
TW1 7
TW2
00126849.eps
8

9

Stecker Buchse
Plug Socket 10
Connecteur Douille
11

2 1 1 2
4 4 12
5 3 3 5
