11–40 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Technische Daten · Technical data · Données techniques

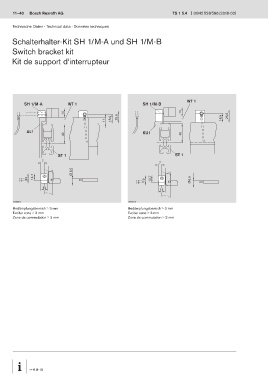

Schalterhalter-Kit SH 1/M-A und SH 1/M-B

Switch bracket kit

Kit de support d‘interrupteur

WT 1
SH 1/M-A WT 1 SH 1/M-B

14 25,5 14 25,5
11 18,5 18,5

AL1 KU1
40 40

ST 1 ST 1
7
7
6,5

19 14,7 14,7 6,5
19
14
14

00108316 00108318
Bedämpfungsbereich ≥ 3 mm Bedämpfungsbereich ≥ 3 mm
Exciter zone ≥ 3 mm Exciter zone ≥ 3 mm
Zone de commutation ≥ 3 mm Zone de commutation ≥ 3 mm

 8-10
