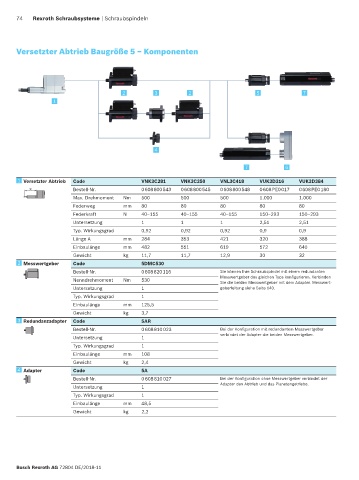

74 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb Baugröße 5 – Komponenten

2 3 2 5 7
1

4

7 6

1 1 Versetzter Abtrieb Code VNK3C281 VNK3C350 VNL3C418 VUK3D316 VUK3D384
’A’ Bestell-Nr. 0 608 800 543 0 608 800 545 0 608 800 548 0 608 PE0 017 0 608 PE0 180
Max. Drehmoment Nm 500 500 500 1.000 1.000
Federweg mm 80 80 80 80 80
Federkraft N 40–155 40–155 40–155 150–293 150–293
Untersetzung 1 1 1 2,51 2,51
Typ. Wirkungsgrad 0,92 0,92 0,92 0,9 0,9
Länge A mm 284 353 421 320 388
Einbaulänge mm 482 551 619 572 640
Gewicht kg 11,7 11,7 12,9 30 32
2 2 Messwertgeber Code 5DMC530
Bestell-Nr. 0 608 820 116 Sie können Ihre Schraubspindel mit einem redundanten
Messwertgeber des gleichen Typs konfigurieren. Verbinden
Nenndrehmoment Nm 530 Sie die beiden Messwertgeber mit dem Adapter. Messwert-
Untersetzung 1 geberleitung siehe Seite 140.
Typ. Wirkungsgrad 1
Einbaulänge mm 125,5
Gewicht kg 3,7
3 3 Redundanzadapter Code 5AR
Bestell-Nr. 0 608 810 023 Bei der Konfiguration mit redundantem Messwertgeber
Untersetzung 1 verbindet der Adapter die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 108
Gewicht kg 2,4
4 4 Adapter Code 5A
Bestell-Nr. 0 608 810 027 Bei der Konfiguration ohne Messwertgeber verbindet der
Adapter den Abtrieb und das Planeten getriebe.
Untersetzung 1
Typ. Wirkungsgrad 1
Einbaulänge mm 48,5
Gewicht kg 2,2

Bosch Rexroth AG 72804 DE/2018-11
