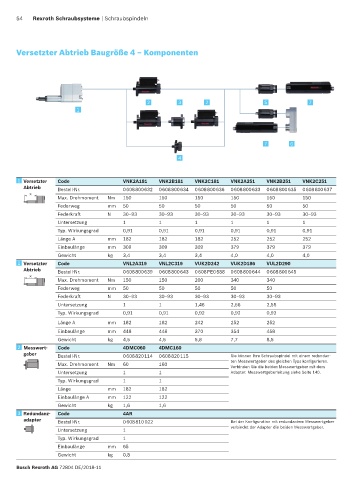

54 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb Baugröße 4 – Komponenten

2 3 2 5 7
1

7 6

4

1 1 Versetzter Code VNK2A181 VNK2B181 VNK2C181 VNK2A251 VNK2B251 VNK2C251
Abtrieb Bestell-Nr. 0 608 800 632 0 608 800 634 0 608 800 636 0 608 800 633 0 608 800 635 0 608 800 637
’A’
Max. Dreh moment Nm 150 150 150 150 150 150
Federweg mm 50 50 50 50 50 50
Federkraft N 30–93 30–93 30–93 30–93 30–93 30–93
Untersetzung 1 1 1 1 1 1
Typ. Wirkungsgrad 0,91 0,91 0,91 0,91 0,91 0,91
Länge A mm 182 182 182 252 252 252
Einbaulänge mm 309 309 309 379 379 379
Gewicht kg 3,4 3,4 3,4 4,0 4,0 4,0
1 1 Versetzter Code VNL2A319 VNL2C319 VUK2D242 VUK2D186 VUL2D290
Abtrieb Bestell-Nr. 0 608 800 639 0 608 800 643 0 608 PE0 588 0 608 800 644 0 608 800 645
’A’
Max. Dreh moment Nm 150 150 200 340 340
Federweg mm 50 50 50 50 50
Federkraft N 30–93 30–93 30–93 30–93 30–93
Untersetzung 1 1 1,46 2,56 2,56
Typ. Wirkungsgrad 0,91 0,91 0,92 0,92 0,92
Länge A mm 182 182 242 252 252
Einbaulänge mm 448 448 370 354 458
Gewicht kg 4,5 4,5 5,8 7,7 8,5
2 2 Messwert- Code 4DMC060 4DMC160
geber Bestell-Nr. 0 608 820 114 0 608 820 115 Sie können Ihre Schraubspindel mit einem redundan-
ten Mess wertgeber des gleichen Typs konfigurieren.
Max. Dreh moment Nm 60 160
Verbinden Sie die beiden Messwertgeber mit dem
Untersetzung 1 1 Adapter. Messwertgeberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Länge mm 182 182
Einbaulänge A mm 122 122
Gewicht kg 1,6 1,6
3 3 Redundanz- Code 4AR
adapter Bestell-Nr. 0 608 810 022 Bei der Konfiguration mit redundantem Messwertgeber
verbindet der Adapter die beiden Messwertgeber.
Untersetzung 1
Typ. Wirkungsgrad 1
Einbaulänge mm 65
Gewicht kg 0,8
