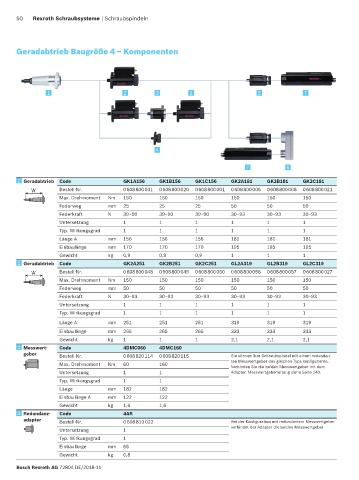

50 Rexroth Schraubsysteme | Schraubspindeln

Geradabtrieb Baugröße 4 – Komponenten

1 2 3 2 5 7

4

7 6

1 1 Geradabtrieb Code GK1A156 GK1B156 GK1C156 GK2A181 GK2B181 GK2C181
Bestell-Nr. 0 608 800 031 0 608 800 020 0 608 800 001 0 608 800 006 0 608 800 008 0 608 800 021
Max. Dreh moment Nm 150 150 150 150 150 150
Federweg mm 25 25 25 50 50 50
Federkraft N 39–90 39–90 39–90 30–93 30–93 30–93
Untersetzung 1 1 1 1 1 1
Typ. Wirkungsgrad 1 1 1 1 1 1
Länge A mm 156 156 156 181 181 181
Einbaulänge mm 170 170 170 195 195 195
Gewicht kg 0,9 0,9 0,9 1 1 1
1 1 Geradabtrieb Code GK2A251 GK2B251 GK2C251 GL2A319 GL2B319 GL2C319
Bestell-Nr. 0 608 800 048 0 608 800 049 0 608 800 050 0 608 800 056 0 608 800 057 0 608 800 027
Max. Dreh moment Nm 150 150 150 150 150 150
Federweg mm 50 50 50 50 50 50
Federkraft N 30–93 30–93 30–93 30–93 30–93 30–93
Untersetzung 1 1 1 1 1 1
Typ. Wirkungsgrad 1 1 1 1 1 1
Länge A mm 251 251 251 319 319 319
Einbaulänge mm 265 265 265 333 333 333
Gewicht kg 1 1 1 2,1 2,1 2,1
2 2 Messwert- Code 4DMC060 4DMC160
geber Bestell-Nr. 0 608 820 114 0 608 820 115 Sie können Ihre Schraubspindel mit einem redundan-
ten Mess wertgeber des gleichen Typs konfigurieren.
Max. Dreh moment Nm 60 160
Verbinden Sie die beiden Messwertgeber mit dem
Untersetzung 1 1 Adapter. Messwertgeberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Länge mm 182 182
Einbaulänge A mm 122 122
Gewicht kg 1,6 1,6
3 3 Redundanz- Code 4AR
adapter Bestell-Nr. 0 608 810 022 Bei der Konfiguration mit redundantem Messwertgeber
verbindet der Adapter die beiden Messwertgeber.
Untersetzung 1
Typ. Wirkungsgrad 1
Einbaulänge mm 65
Gewicht kg 0,8

Bosch Rexroth AG 72804 DE/2018-11
