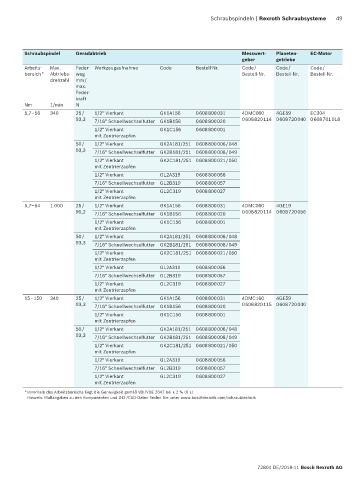

Schraubspindeln | Rexroth Schraubsysteme 49

Schraubspindel Geradabtrieb Messwert- Planeten- EC-Motor
geber getriebe
Arbeits- Max. Feder- Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
bereich * Abtriebs- weg Bestell-Nr. Bestell-Nr. Bestell-Nr.
drehzahl mm /
max.
Feder-
kraft
Nm 1/min N
5,7–56 340 25 / 1/2" Vierkant GK1A156 0 608 800 031 4DMC060 4GE59 EC304
93,3 7/16" Schnellwechselfutter GK1B156 0 608 800 020 0 608 820 114 0 608 720 040 0 608 701 018
1/2" Vierkant GK1C156 0 608 800 001
mit Zentrierzapfen
50 / 1/2" Vierkant GK2A181/251 0 608 800 006 / 048
93,3 7/16" Schnellwechselfutter GK2B181/251 0 608 800 008 / 049
1/2" Vierkant GK2C181/251 0 608 800 021 / 050
mit Zentrierzapfen
1/2" Vierkant GL2A319 0 608 800 056
7/16" Schnellwechselfutter GL2B319 0 608 800 057
1/2" Vierkant GL2C319 0 608 800 027
mit Zentrierzapfen
5,7–54 1.000 25 / 1/2" Vierkant GK1A156 0 608 800 031 4DMC060 4GE19
90,2 7/16" Schnellwechselfutter GK1B156 0 608 800 020 0 608 820 114 0 608 720 056
1/2" Vierkant GK1C156 0 608 800 001
mit Zentrierzapfen
50 / 1/2" Vierkant GK2A181/251 0 608 800 006 / 048
93,3 7/16" Schnellwechselfutter GK2B181/251 0 608 800 008 / 049
1/2" Vierkant GK2C181/251 0 608 800 021 / 050
mit Zentrierzapfen
1/2" Vierkant GL2A319 0 608 800 056
7/16" Schnellwechselfutter GL2B319 0 608 800 057
1/2" Vierkant GL2C319 0 608 800 027
mit Zentrierzapfen
15–150 340 25 / 1/2" Vierkant GK1A156 0 608 800 031 4DMC160 4GE59
93,3 7/16" Schnellwechselfutter GK1B156 0 608 800 020 0 608 820 115 0 608 720 040
1/2" Vierkant GK1C156 0 608 800 001
mit Zentrierzapfen
50 / 1/2" Vierkant GK2A181/251 0 608 800 006 / 048
93,3 7/16" Schnellwechselfutter GK2B181/251 0 608 800 008 / 049
1/2" Vierkant GK2C181/251 0 608 800 021 / 050
mit Zentrierzapfen
1/2" Vierkant GL2A319 0 608 800 056
7/16" Schnellwechselfutter GL2B319 0 608 800 057
1/2" Vierkant GL2C319 0 608 800 027
mit Zentrierzapfen
* Innerhalb des Arbeitsbereichs liegt die Genauigkeit gemäß VDI/VDE 2647 bei ± 2 % (6 s).
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik
