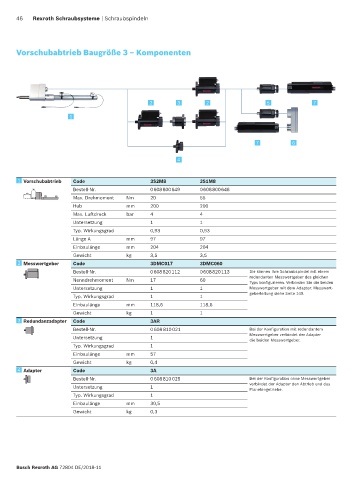

46 Rexroth Schraubsysteme | Schraubspindeln

Vorschubabtrieb Baugröße 3 – Komponenten

2 3 2 5 7

1

7 6

4

1 1 Vorschubabtrieb Code 3S2M8 3S1M8
Bestell-Nr. 0 608 800 649 0 608 800 648
Max. Drehmoment Nm 20 55
Hub mm 200 200
Max. Luftdruck bar 4 4
Untersetzung 1 1
Typ. Wirkungsgrad 0,93 0,93
Länge A mm 97 97
Einbaulänge mm 204 204
Gewicht kg 3,5 3,5
2 2 Messwertgeber Code 3DMC017 3DMC060
Bestell-Nr. 0 608 820 112 0 608 820 113 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 17 60 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
Typ. Wirkungsgrad 1 1 geberleitung siehe Seite 140.
Einbaulänge mm 118,6 118,6
Gewicht kg 1 1
3 3 Redundanzadapter Code 3AR
Bestell-Nr. 0 608 810 021 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 57
Gewicht kg 0,4
4 4 Adapter Code 3A
Bestell-Nr. 0 608 810 025 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30,5
Gewicht kg 0,3

Bosch Rexroth AG 72804 DE/2018-11
