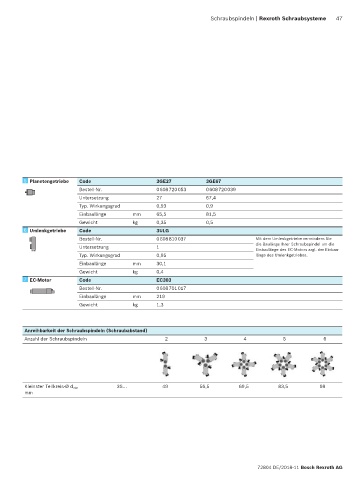

Schraubspindeln | Rexroth Schraubsysteme   47
































         5 5 Planetengetriebe   Code                 3GE27           3GE67
                           Bestell-Nr.               0 608 720 053   0 608 720 039
                           Untersetzung              27              67,4
                           Typ. Wirkungsgrad         0,93            0,9
                           Einbaulänge       mm      65,5            81,5
                           Gewicht           kg      0,35            0,5
         6 6  Umlenkgetriebe   Code                  3ULG
                           Bestell-Nr.               0 608 810 037                    Mit dem Umlenkgetriebe vermindern Sie
                                                                                      die Baulänge Ihrer Schraubspindel um die
                           Untersetzung              1
                                                                                      Einbaulänge des EC-Motors zzgl. der Einbau-
                           Typ. Wirkungsgrad         0,95                             länge des Umlenkgetriebes.
                           Einbaulänge       mm      30,1
                           Gewicht           kg      0,4
         7 7  EC-Motor     Code                      EC303
                           Bestell-Nr.               0 608 701 017
                           Einbaulänge       mm      219
                           Gewicht           kg      1,3




         Anreihbarkeit der Schraubspindeln (Schraubabstand)
         Anzahl der Schraubspindeln                     2            3            4            5             6








                                        3S…            49          56,5         69,5         83,5          98
         Kleinster Teilkreis-Ø d min
         mm













                                                                                      72804 DE/2018-11 Bosch Rexroth AG
