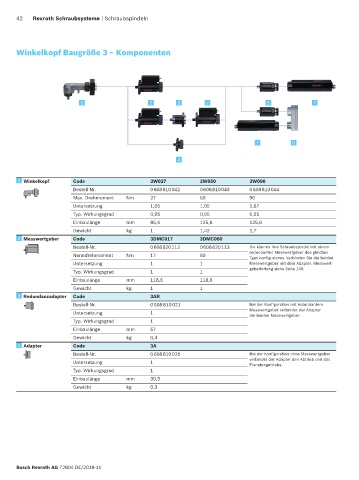

42 Rexroth Schraubsysteme | Schraubspindeln

Winkelkopf Baugröße 3 – Komponenten

1 2 3 2 5 7

7 6

4

1 1 Winkelkopf Code 3W027 3W050 3W090
Bestell-Nr. 0 608 810 042 0 608 810 043 0 608 810 044
Max. Drehmoment Nm 27 50 90
Untersetzung 1,05 1,05 1,67
Typ. Wirkungsgrad 0,95 0,95 0,95
Einbaulänge mm 85,6 125,6 125,6
Gewicht kg 1 1,42 1,7
2 2 Messwertgeber Code 3DMC017 3DMC060
Bestell-Nr. 0 608 820 112 0 608 820 113 Sie können Ihre Schraubspindel mit einem
Nenndrehmoment Nm 17 60 redundanten Messwertgeber des gleichen
Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
geberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Einbaulänge mm 118,6 118,6
Gewicht kg 1 1
3 3 Redundanzadapter Code 3AR
Bestell-Nr. 0 608 810 021 Bei der Konfiguration mit redundantem
Messwertgeber verbindet der Adapter
Untersetzung 1
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 57
Gewicht kg 0,4
4 4 Adapter Code 3A
Bestell-Nr. 0 608 810 025 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30,5
Gewicht kg 0,3

Bosch Rexroth AG 72804 DE/2018-11
