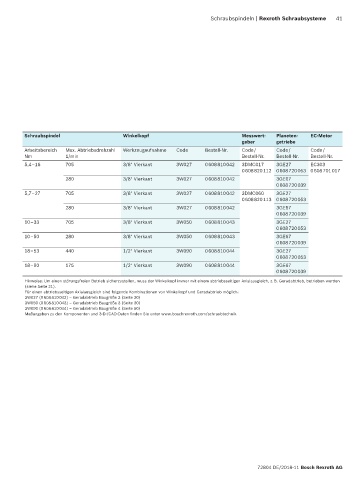

Schraubspindeln | Rexroth Schraubsysteme 41
Schraubspindel Winkelkopf Messwert- Planeten- EC-Motor
geber getriebe
Arbeits bereich Max. Abtriebs drehzahl Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
Nm 1/min Bestell-Nr. Bestell-Nr. Bestell-Nr.
5,4–16 705 3/8" Vierkant 3W027 0 608 810 042 3DMC017 3GE27 EC303
0 608 820 112 0 608 720 053 0 608 701 017
280 3/8" Vierkant 3W027 0 608 810 042 3GE67
0 608 720 039
5,7–27 705 3/8" Vierkant 3W027 0 608 810 042 3DMC060 3GE27
0 608 820 113 0 608 720 053
280 3/8" Vierkant 3W027 0 608 810 042 3GE67
0 608 720 039
10–33 705 3/8" Vierkant 3W050 0 608 810 043 3GE27
0 608 720 053
10–50 280 3/8" Vierkant 3W050 0 608 810 043 3GE67
0 608 720 039
18–53 440 1/2" Vierkant 3W090 0 608 810 044 3GE27
0 608 720 053
18–90 175 1/2" Vierkant 3W090 0 608 810 044 3GE67
0 608 720 039
Hinweise: Um einen störungsfreien Betrieb sicherzustellen, muss der Winkelkopf immer mit einem abtriebsseitigen Axialausgleich, z. B. Geradabtrieb, betrieben werden
(siehe Seite 21).
Für einen abtriebsseitigen Axialausgleich sind folgende Kombinationen von Winkelkopf und Geradabtrieb möglich:
3W027 (0 608 810 042) – Geradabtrieb Baugröße 3 (Seite 30)
3W050 (0 608 810 043) – Geradabtrieb Baugröße 3 (Seite 30)
3W090 (0 608 810 044) – Geradabtrieb Baugröße 4 (Seite 50)
Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
