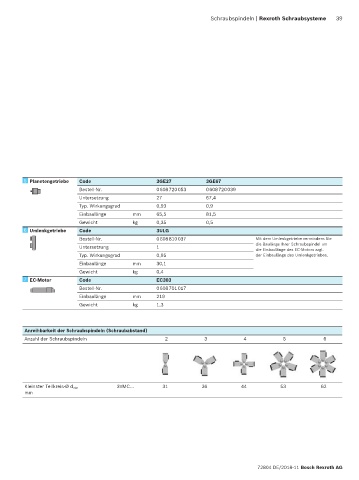

Schraubspindeln | Rexroth Schraubsysteme 39

5 5 Planetengetriebe Code 3GE27 3GE67
Bestell-Nr. 0 608 720 053 0 608 720 039
Untersetzung 27 67,4
Typ. Wirkungsgrad 0,93 0,9
Einbaulänge mm 65,5 81,5
Gewicht kg 0,35 0,5
6 6 Umlenkgetriebe Code 3ULG
Bestell-Nr. 0 608 810 037 Mit dem Umlenkgetriebe vermindern Sie
die Baulänge Ihrer Schraubspindel um
Untersetzung 1
die Einbaulänge des EC-Motors zzgl.
Typ. Wirkungsgrad 0,95 der Einbaulänge des Umlenkgetriebes.
Einbaulänge mm 30,1
Gewicht kg 0,4
7 7 EC-Motor Code EC303
Bestell-Nr. 0 608 701 017
Einbaulänge mm 219
Gewicht kg 1,3

Anreihbarkeit der Schraubspindeln (Schraubabstand)
Anzahl der Schraubspindeln 2 3 4 5 6

3VMC… 31 36 44 53 62
Kleinster Teilkreis-Ø d min
mm

72804 DE/2018-11 Bosch Rexroth AG
