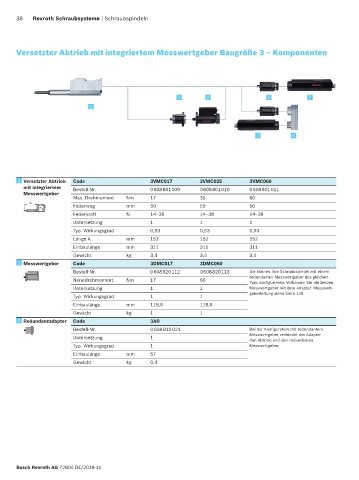

38 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb mit integriertem Messwertgeber Baugröße 3 – Komponenten

3 2 5 7
1

7 6

1 1 Versetzter Abtrieb Code 3VMC017 3VMC035 3VMC060
mit integriertem Bestell-Nr. 0 608 801 009 0 608 801 010 0 608 801 011
Messwertgeber
Max. Drehmoment Nm 17 35 60
’A’
Federweg mm 50 50 50
Federkraft N 14–38 14–38 14–38
Untersetzung 1 1 1
Typ. Wirkungsgrad 0,93 0,93 0,93
Länge A mm 152 152 152
Einbaulänge mm 311 311 311
Gewicht kg 3,4 3,4 3,4
2 2 Messwertgeber Code 3DMC017 3DMC060
Bestell-Nr. 0 608 820 112 0 608 820 113 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 17 60 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
Typ. Wirkungsgrad 1 1 geberleitung siehe Seite 140.
Einbaulänge mm 118,6 118,6
Gewicht kg 1 1
3 3 Redundanzadapter Code 3AR
Bestell-Nr. 0 608 810 021 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
den Abtrieb und den redundanten
Typ. Wirkungsgrad 1 Messwert geber.
Einbaulänge mm 57
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
