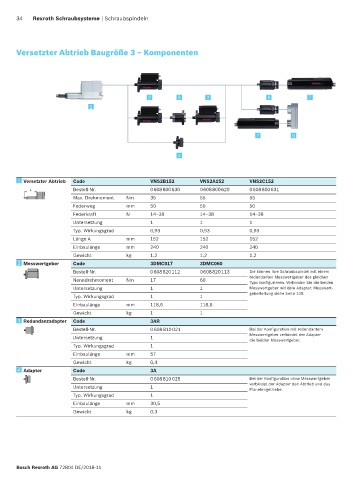

34 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb Baugröße 3 – Komponenten

2 3 2 5 7
1

7 6

4

1 1 Versetzter Abtrieb Code VNS2B152 VNS2A152 VNS2C152
’A’ Bestell-Nr. 0 608 800 630 0 608 800 629 0 608 800 631
Max. Drehmoment Nm 35 55 55
Federweg mm 50 50 50
Federkraft N 14–38 14–38 14–38
Untersetzung 1 1 1
Typ. Wirkungsgrad 0,93 0,93 0,93
Länge A mm 152 152 152
Einbaulänge mm 240 240 240
Gewicht kg 1,2 1,2 1,2
2 2 Messwertgeber Code 3DMC017 3DMC060
Bestell-Nr. 0 608 820 112 0 608 820 113 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 17 60 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
Typ. Wirkungsgrad 1 1 geberleitung siehe Seite 140.
Einbaulänge mm 118,6 118,6
Gewicht kg 1 1
3 3 Redundanzadapter Code 3AR
Bestell-Nr. 0 608 810 021 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 57
Gewicht kg 0,4
4 4 Adapter Code 3A
Bestell-Nr. 0 608 810 025 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30,5
Gewicht kg 0,3

Bosch Rexroth AG 72804 DE/2018-11
