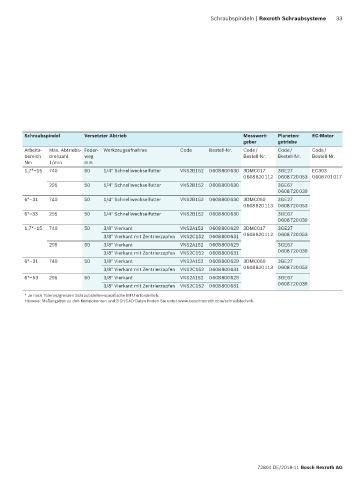

Schraubspindeln | Rexroth Schraubsysteme 33
Schraubspindel Versetzter Abtrieb Messwert- Planeten- EC-Motor
geber getriebe
Arbeits- Max. Abtriebs- Feder- Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
bereich drehzahl weg Bestell-Nr. Bestell-Nr. Bestell-Nr.
Nm 1/min mm
1,7*–15 740 50 1/4" Schnellwechselfutter VNS2B152 0 608 800 630 3DMC017 3GE27 EC303
0 608 820 112 0 608 720 053 0 608 701 017
295 50 1/4" Schnellwechselfutter VNS2B152 0 608 800 630 3GE67
0 608 720 039
6*–31 740 50 1/4" Schnellwechselfutter VNS2B152 0 608 800 630 3DMC060 3GE27
0 608 820 113 0 608 720 053
6*–33 295 50 1/4" Schnellwechselfutter VNS2B152 0 608 800 630 3GE67
0 608 720 039
1,7*–15 740 50 3/8" Vierkant VNS2A152 0 608 800 629 3DMC017 3GE27
3/8" Vierkant mit Zentrierzapfen VNS2C152 0 608 800 631 0 608 820 112 0 608 720 053
295 50 3/8" Vierkant VNS2A152 0 608 800 629 3GE67
3/8" Vierkant mit Zentrierzapfen VNS2C152 0 608 800 631 0 608 720 039
6*–31 740 50 3/8" Vierkant VNS2A152 0 608 800 629 3DMC060 3GE27
3/8" Vierkant mit Zentrierzapfen VNS2C152 0 608 800 631 0 608 820 113 0 608 720 053
6*–53 295 50 3/8" Vierkant VNS2A152 0 608 800 629 3GE67
3/8" Vierkant mit Zentrierzapfen VNS2C152 0 608 800 631 0 608 720 039
* Je nach Toleranzgrenzen Schraubstellen-spezifische MFU erforderlich.
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
