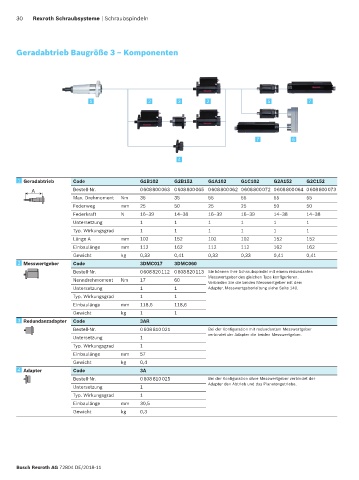

30 Rexroth Schraubsysteme | Schraubspindeln

Geradabtrieb Baugröße 3 – Komponenten

1 2 3 2 5 7

7 6

4

1 1 Geradabtrieb Code G1B102 G2B152 G1A102 G1C102 G2A152 G2C152
Bestell-Nr. 0 608 800 063 0 608 800 065 0 608 800 062 0 608 800 072 0 608 800 064 0 608 800 073
Max. Drehmoment Nm 35 35 55 55 55 55
Federweg mm 25 50 25 25 50 50

Federkraft N 16–39 14–38 16–39 16–39 14–38 14–38
Untersetzung 1 1 1 1 1 1
Typ. Wirkungsgrad 1 1 1 1 1 1
Länge A mm 102 152 102 102 152 152
Einbaulänge mm 112 162 112 112 162 162
Gewicht kg 0,33 0,41 0,33 0,33 0,41 0,41
2 2 Messwertgeber Code 3DMC017 3DMC060
Bestell-Nr. 0 608 820 112 0 608 820 113 Sie können Ihre Schraubspindel mit einem redundanten
Messwertgeber des gleichen Typs konfigurieren.
Nenndrehmoment Nm 17 60 Verbinden Sie die beiden Messwertgeber mit dem
Untersetzung 1 1 Adapter. Messwertgeberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Einbaulänge mm 118,6 118,6
Gewicht kg 1 1
3 3 Redundanzadapter Code 3AR
Bestell-Nr. 0 608 810 021 Bei der Konfiguration mit redundantem Messwertgeber
Untersetzung 1 verbindet der Adapter die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 57
Gewicht kg 0,4
4 4 Adapter Code 3A
Bestell-Nr. 0 608 810 025 Bei der Konfiguration ohne Messwertgeber verbindet der
Adapter den Abtrieb und das Planetengetriebe.
Untersetzung 1
Typ. Wirkungsgrad 1
Einbaulänge mm 30,5
Gewicht kg 0,3

Bosch Rexroth AG 72804 DE/2018-11
