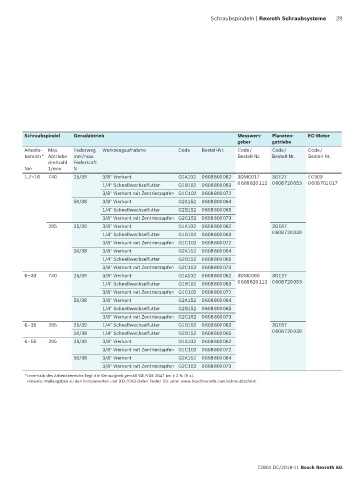

Schraubspindeln | Rexroth Schraubsysteme 29

Schraubspindel Geradabtrieb Messwert- Planeten- EC-Motor
geber getriebe
Arbeits- Max. Federweg Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
bereich * Abtriebs- mm/max. Bestell-Nr. Bestell-Nr. Bestell-Nr.
drehzahl Federkraft
Nm 1/min N
1,7–16 740 25/39 3/8" Vierkant G1A102 0 608 800 062 3DMC017 3GE27 EC303
1/4" Schnellwechselfutter G1B102 0 608 800 063 0 608 820 112 0 608 720 053 0 608 701 017
3/8" Vierkant mit Zentrierzapfen G1C102 0 608 800 072
50/38 3/8" Vierkant G2A152 0 608 800 064
1/4" Schnellwechselfutter G2B152 0 608 800 065
3/8" Vierkant mit Zentrierzapfen G2C152 0 608 800 073
295 25/39 3/8" Vierkant G1A102 0 608 800 062 3GE67
1/4" Schnellwechselfutter G1B102 0 608 800 063 0 608 720 039
3/8" Vierkant mit Zentrierzapfen G1C102 0 608 800 072
50/38 3/8" Vierkant G2A152 0 608 800 064
1/4" Schnellwechselfutter G2B152 0 608 800 065
3/8" Vierkant mit Zentrierzapfen G2C152 0 608 800 073
6–33 740 25/39 3/8" Vierkant G1A102 0 608 800 062 3DMC060 3GE27
1/4" Schnellwechselfutter G1B102 0 608 800 063 0 608 820 113 0 608 720 053
3/8" Vierkant mit Zentrierzapfen G1C102 0 608 800 072
50/38 3/8" Vierkant G2A152 0 608 800 064
1/4" Schnellwechselfutter G2B152 0 608 800 065
3/8" Vierkant mit Zentrierzapfen G2C152 0 608 800 073
6–35 295 25/39 1/4" Schnellwechselfutter G1B102 0 608 800 063 3GE67
50/38 1/4" Schnellwechselfutter G2B152 0 608 800 065 0 608 720 039
6–56 295 25/39 3/8" Vierkant G1A102 0 608 800 062
3/8" Vierkant mit Zentrierzapfen G1C102 0 608 800 072
50/38 3/8" Vierkant G2A152 0 608 800 064
3/8" Vierkant mit Zentrierzapfen G2C152 0 608 800 073
* Innerhalb des Arbeitsbereichs liegt die Genauigkeit gemäß VDI/VDE 2647 bei ± 2 % (6 s).
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
