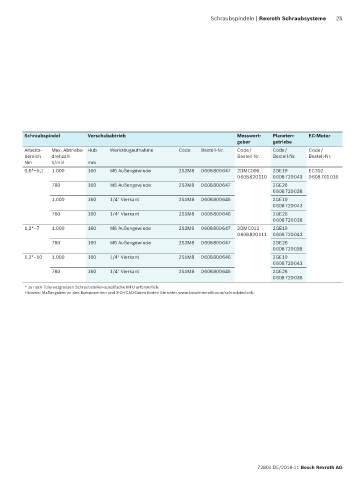

Schraubspindeln | Rexroth Schraubsysteme   25






















         Schraubspindel       Vorschubabtrieb                                   Messwert-  Planeten-   EC-Motor
                                                                                geber      getriebe
         Arbeits-  Max. Abtriebs- Hub  Werkzeugaufnahme     Code    Bestell-Nr.  Code /    Code /      Code /
         bereich  drehzahl                                                      Bestell-Nr.  Bestell-Nr.  Bestell-Nr.
         Nm       1/min       mm
         0,6*–5,1  1.000      160     M6 Außengewinde       2S2M8   0 608 800 647  2DMC006   2GE19     EC302
                                                                                0 608 820 110  0 608 720 043  0 608 701 016
                  780         160     M6 Außengewinde       2S2M8   0 608 800 647          2GE26
                                                                                           0 608 720 038
                  1.000       160     1/4" Vierkant         2S1M8   0 608 800 646          2GE19
                                                                                           0 608 720 043
                  780         160     1/4" Vierkant         2S1M8   0 608 800 646          2GE26
                                                                                           0 608 720 038
         1,2*–7   1.000       160     M6 Außengewinde       2S2M8   0 608 800 647  2DMC012   2GE19
                                                                                0 608 820 111  0 608 720 043
                  780         160     M6 Außengewinde       2S2M8   0 608 800 647          2GE26
                                                                                           0 608 720 038
         1,2*–10  1.000       160     1/4" Vierkant         2S1M8   0 608 800 646          2GE19
                                                                                           0 608 720 043
                  780         160     1/4" Vierkant         2S1M8   0 608 800 646          2GE26
                                                                                           0 608 720 038
         * Je nach Toleranzgrenzen Schraubstellen-spezifische MFU erforderlich.
         Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
