26 Rexroth Schraubsysteme | Schraubspindeln

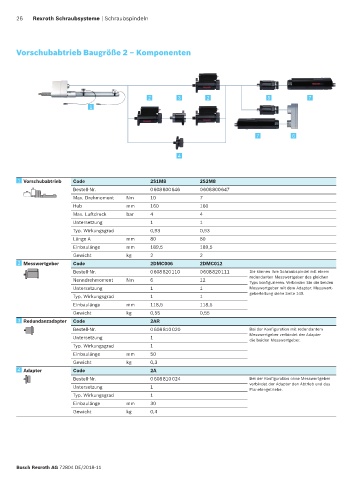

Vorschubabtrieb Baugröße 2 – Komponenten

2 3 2 5 7
1

7 6

4

1 1 Vorschubabtrieb Code 2S1M8 2S2M8
Bestell-Nr. 0 608 800 646 0 608 800 647
Max. Drehmoment Nm 10 7
Hub mm 160 160
Max. Luftdruck bar 4 4
Untersetzung 1 1
Typ. Wirkungsgrad 0,93 0,93
Länge A mm 80 80
Einbaulänge mm 189,5 189,5
Gewicht kg 2 2
2 2 Messwertgeber Code 2DMC006 2DMC012
Bestell-Nr. 0 608 820 110 0 608 820 111 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 6 12 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
Typ. Wirkungsgrad 1 1 geberleitung siehe Seite 140.
Einbaulänge mm 118,5 118,5
Gewicht kg 0,55 0,55
3 3 Redundanzadapter Code 2AR
Bestell-Nr. 0 608 810 020 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 50
Gewicht kg 0,3
4 4 Adapter Code 2A
Bestell-Nr. 0 608 810 024 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
