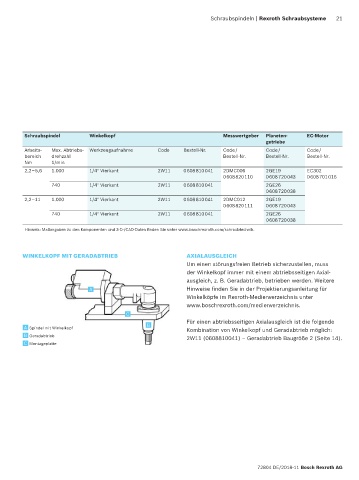

Schraubspindeln | Rexroth Schraubsysteme 21

Schraubspindel Winkelkopf Messwert geber Planeten- EC-Motor
getriebe
Arbeits- Max. Abtriebs- Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
bereich drehzahl Bestell-Nr. Bestell-Nr. Bestell-Nr.
Nm 1/min
2,2–5,6 1.000 1/4" Vierkant 2W11 0 608 810 041 2DMC006 2GE19 EC302
0 608 820 110 0 608 720 043 0 608 701 016
740 1/4" Vierkant 2W11 0 608 810 041 2GE26
0 608 720 038
2,2–11 1.000 1/4" Vierkant 2W11 0 608 810 041 2DMC012 2GE19
0 608 820 111 0 608 720 043
740 1/4" Vierkant 2W11 0 608 810 041 2GE26
0 608 720 038
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.

WINKELKOPF MIT GERADABTRIEB AXIALAUSGLEICH
Um einen störungsfreien Betrieb sicher zustellen, muss
der Winkelkopf immer mit einem abtriebsseitigen Axial-
ausgleich, z. B. Geradabtrieb, betrieben werden. Weitere

A Hinweise finden Sie in der Pro jek tierungsanleitung für
Winkelköpfe im Rexroth-Medienverzeichnis unter
www.boschrexroth.com/medienverzeichnis.
C
Für einen abtriebsseitigen Axialausgleich ist die folgende
B
A Spindel mit Winkelkopf Kombination von Winkelkopf und Geradabtrieb möglich:
B Geradabtrieb 2W11 (0608810041) – Geradabtrieb Baugröße 2 (Seite 14).
C Montageplatte
