22 Rexroth Schraubsysteme | Schraubspindeln

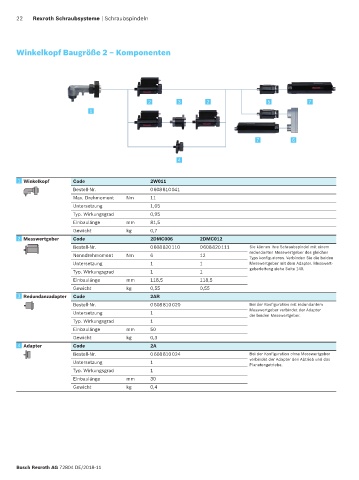

Winkelkopf Baugröße 2 – Komponenten

2 3 2 5 7
1

7 6

4

1 1 Winkelkopf Code 2W011
Bestell-Nr. 0 608 810 041
Max. Drehmoment Nm 11
Untersetzung 1,05
Typ. Wirkungsgrad 0,95
Einbaulänge mm 81,5
Gewicht kg 0,7
2 2 Messwertgeber Code 2DMC006 2DMC012
Bestell-Nr. 0 608 820 110 0 608 820 111 Sie können Ihre Schraubspindel mit einem
Nenndrehmoment Nm 6 12 redundanten Messwertgeber des gleichen
Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter. Messwert-
geberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Einbaulänge mm 118,5 118,5
Gewicht kg 0,55 0,55
3 3 Redundanzadapter Code 2AR
Bestell-Nr. 0 608 810 020 Bei der Konfiguration mit redundantem
Messwertgeber verbindet der Adapter
Untersetzung 1
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 50
Gewicht kg 0,3
4 4 Adapter Code 2A
Bestell-Nr. 0 608 810 024 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
