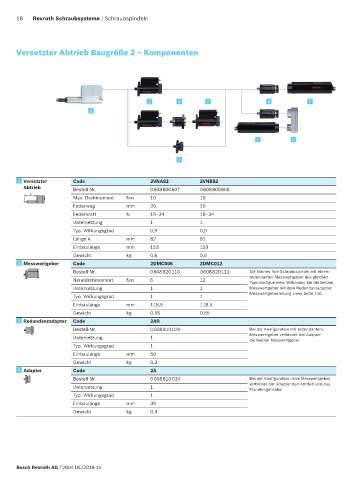

18 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb Baugröße 2 – Komponenten

2 3 2 5 7
1

7 6

4

1 1 Versetzter Code 2VNA82 2VNB82
Abtrieb Bestell-Nr. 0 608 800 607 0 608 800 608
’A’
Max. Drehmoment Nm 10 10
Federweg mm 20 20
Federkraft N 16–34 16–34
Untersetzung 1 1
Typ. Wirkungsgrad 0,9 0,9
Länge A mm 82 82
Einbaulänge mm 153 153
Gewicht kg 0,6 0,6
2 2 Messwertgeber Code 2DMC006 2DMC012
Bestell-Nr. 0 608 820 110 0 608 820 111 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 6 12 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Redundanzadapter.
Typ. Wirkungsgrad 1 1 Messwertgeberleitung siehe Seite 140.
Einbaulänge mm 118,5 118,5
Gewicht kg 0,55 0,55
3 3 Redundanzadapter Code 2AR
Bestell-Nr. 0 608 810 020 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 50
Gewicht kg 0,3
4 4 Adapter Code 2A
Bestell-Nr. 0 608 810 024 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
