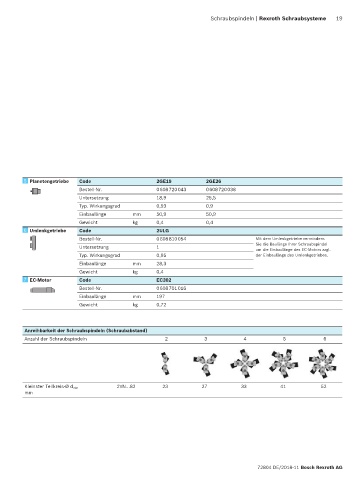

Schraubspindeln | Rexroth Schraubsysteme 19

5 5 Planetengetriebe Code 2GE19 2GE26
Bestell-Nr. 0 608 720 043 0 608 720 038
Untersetzung 18,9 25,5
Typ. Wirkungsgrad 0,93 0,9
Einbaulänge mm 50,9 50,9
Gewicht kg 0,4 0,4
6 6 Umlenkgetriebe Code 2ULG
Bestell-Nr. 0 608 810 054 Mit dem Umlenkgetriebe vermindern
Sie die Baulänge Ihrer Schraubspindel
Untersetzung 1
um die Einbaulänge des EC-Motors zzgl.
Typ. Wirkungsgrad 0,95 der Einbaulänge des Umlenkgetriebes.
Einbaulänge mm 28,3
Gewicht kg 0,4
7 7 EC-Motor Code EC302
Bestell-Nr. 0 608 701 016
Einbaulänge mm 197
Gewicht kg 0,72

Anreihbarkeit der Schraubspindeln (Schraubabstand)
Anzahl der Schraubspindeln 2 3 4 5 6

2VN…82 23 27 33 41 52
Kleinster Teilkreis-Ø d min
mm

72804 DE/2018-11 Bosch Rexroth AG
