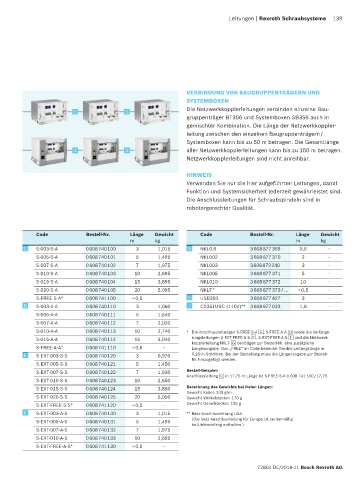

Leitungen | Rexroth Schraubsysteme 139

VERBINDUNG VON BAUGRUPPENTRÄGERN UND
SYSTEMBOXEN
G G Die Netzwerkkopplerleitungen verbinden einzelne Bau-
gruppenträger BT356 und Systemboxen SB356 auch in
gemischter Kombination. Die Länge der Netzwerkkoppler-
leitung zwischen den einzelnen Baugruppenträgern /
Sys temboxen kann bis zu 50 m betragen. Die Gesamtlänge

G G aller Netzwerkkopplerleitungen kann bis zu 150 m betragen.
Netzwerkkopplerleitungen sind nicht anreihbar.

HINWEIS
Verwenden Sie nur die hier aufgeführten Leitungen, damit
Funktion und Systemsicherheit jederzeit gewährleistet sind.
Die Anschlussleitungen für Schraubspindeln sind in
robotergerechter Qualität.

Code Bestell-Nr. Länge Gewicht Code Bestell-Nr. Länge Gewicht
m kg m kg
C C S-003-S-A 0 608 740 100 3 1,015 G G NKL0.6 3 608 877 369 0,6 -
S-005-S-A 0 608 740 101 5 1,495 NKL002 3 608 877 370 2 -
S-007-S-A 0 608 740 102 7 1,975 NKL003 3 608 879 240 3 -
S-010-S-A 0 608 740 103 10 2,695 NKL005 3 608 877 371 5 -
S-015-S-A 0 608 740 104 15 3,895 NKL010 3 608 877 372 10 -
S-020-S-A 0 608 740 105 20 5,095 NKLF * 3 608 877 373 / … > 0,5 -
S-FREE-S-A* 0 608 741 100 > 0,5 - H H USB350 3 608 877 427 3 -
D D S-003-A-A 0 608 740 110 3 1,060 I I CS351USC (110V)** 3 608 877 033 1,8 -
S-005-A-A 0 608 740 111 5 1,540
S-007-A-A 0 608 740 112 7 2,020
S-010-A-A 0 608 740 113 10 2,740 * Die Anschlussleitungen S-FREE-S-A C , S-FREE-A-A D sowie die Verlänge-
S-015-A-A 0 608 740 114 15 3,940 rungsleitungen S-EXT-FREE-S-S E , S-EXT-FREE-A-S F und die Netzwerk-
kopplerleitung NKLF G benötigen zur Bestell-Nr. eine zusätzliche
S-FREE-A-A* 0 608 741 110 > 0,5 - Längenangabe. Das „FREE“ im Code bedeutet flexible Leitungslänge in
E E S-EXT-003-S-S 0 608 740 120 3 0,970 0,25-m-Schritten. Bei der Bestellung muss die Längenangabe zur Bestell-
Nr. hinzugefügt werden.
S-EXT-005-S-S 0 608 740 121 5 1,450
S-EXT-007-S-S 0 608 740 122 7 1,930 Bestell-Beispiel:
Anschlussleitung C in 17,75 m Länge ist S-FREE-S-A 0 608 741 100 / 17,75
S-EXT-010-S-S 0 608 740 123 10 2,650
S-EXT-015-S-S 0 608 740 124 15 3,850 Berechnung des Gewichts bei freien Längen:
Gewicht Kabel: 240 g/m
S-EXT-020-S-S 0 608 740 125 20 5,050 Gewicht Winkelstecker: 170 g
S-EXT-FREE-S-S* 0 608 741 120 > 0,5 - Gewicht Geradstecker: 125 g
F F S-EXT-003-A-S 0 608 740 130 3 1,015 ** Netz-Anschlussleitung USA.
S-EXT-005-A-S 0 608 740 131 5 1,495 (Die Netz-Anschlussleitung für Europa ist serienmäßig
im Lieferumfang enthalten.)
S-EXT-007-A-S 0 608 740 132 7 1,975
S-EXT-010-A-S 0 608 740 133 10 2,695
S-EXT-FREE-A-S* 0 608 741 130 > 0,5 -
