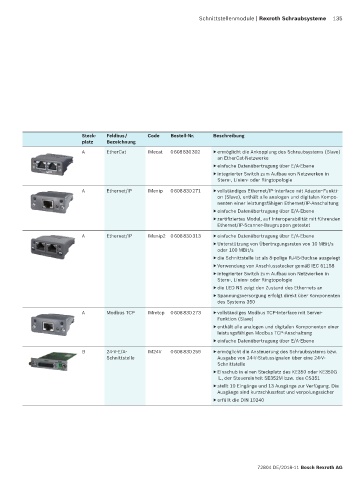

Schnittstellenmodule | Rexroth Schraubsysteme 135

Steck- Feldbus / Code Bestell-Nr. Beschreibung
platz Bezeichnung
A EtherCat IMecat 0 608 830 302 ▶ ermöglicht die Ankopplung des Schraubsystems (Slave)
an EtherCat-Netzwerke
▶ einfache Datenübertragung über E/A-Ebene
▶ integrierter Switch zum Aufbau von Netzwerken in
Stern-, Linien- oder Ringtopologie

A Ethernet/IP IMenip 0 608 830 271 ▶ vollständiges Ethernet/IP-Interface mit Adapter-Funkti-
on (Slave), enthält alle analogen und digitalen Kompo-
nenten einer leistungsfähigen Ethernet/IP-Anschaltung
▶ einfache Datenübertragung über E/A-Ebene
▶ zertifiziertes Modul, auf Interoperabilität mit führenden
Ethernet/IP-Scanner-Baugruppen getestet
A Ethernet/IP IMenip2 0 608 830 313 ▶ einfache Datenübertragung über E/A-Ebene
▶ Unterstützung von Übertragungsraten von 10 MBit/s
oder 100 MBit/s
▶ die Schnittstelle ist als 8-polige RJ45-Buchse ausgelegt
▶ Verwendung von Anschlussstecker gemäß IEC 61158
▶ integrierter Switch zum Aufbau von Netzwerken in
Stern-, Linien- oder Ringtopologie
▶ die LED NS zeigt den Zustand des Ethernets an
▶ Spannungsversorgung erfolgt direkt über Komponenten
des Systems 350
A Modbus TCP IMmtcp 0 608 830 273 ▶ vollständiges Modbus TCP-Interface mit Server-
Funktion (Slave)
▶ enthält alle analogen und digitalen Komponenten einer
leistungsfähigen Modbus TCP-Anschaltung
▶ einfache Datenübertragung über E/A-Ebene
B 24-V-E/A- IM24V 0 608 830 259 ▶ ermöglicht die Ansteuerung des Schraubsystems bzw.
Schnittstelle Ausgabe von 24-V-Statussignalen über eine 24-V-
Schnittstelle
▶ Einschub in einen Steckplatz des KE350 oder KE350G
IL, der Steuereinheit SE352M bzw. des CS351
▶ stellt 10 Eingänge und 13 Ausgänge zur Verfügung. Die
Ausgänge sind kurzschlussfest und verpolungs sicher
▶ erfüllt die DIN 19240

72804 DE/2018-11 Bosch Rexroth AG
