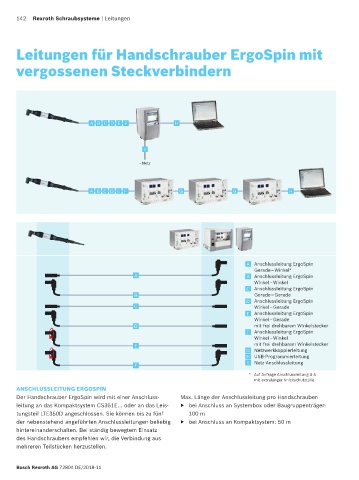

142   Rexroth Schraubsysteme | Leitungen




      Leitungen für Handschrauber ErgoSpin mit

      vergossenen Steckverbindern











                               A  B  C  D  E  F            H



                                                 I

                                               ~ Netz




                               A  B  C  D  E  F             G                 G                  H













                                                                                   A  Anschlussleitung ErgoSpin
                                                                                     Gerade – Winkel*
                                              A                                    B  Anschlussleitung ErgoSpin
                                                                                     Winkel – Winkel
                                                                                   C  Anschlussleitung ErgoSpin
                                              B                                      Gerade – Gerade
                                                                                   D  Anschlussleitung ErgoSpin
                                              C                                      Winkel – Gerade
                                                                                   E  Anschlussleitung ErgoSpin
                                                                                     Winkel – Gerade
                                              D                                      mit frei drehbarem Winkelstecker
                                                                                   F  Anschlussleitung ErgoSpin
                                                                                     Winkel – Winkel
                                              E                                      mit frei drehbarem Winkelstecker
                                                                                   G  Netzwerkkopplerleitung
                                                                                   H  USB-Programmierleitung
                                                                                   I  Netz-Anschlussleitung
                                              F
                                                                                    *   Auf Anfrage Anschlussleitung S-A
                                                                                     mit extralanger Knickschutztülle.
      ANSCHLUSSLEITUNG ERGOSPIN
      Der Handschrauber ErgoSpin wird mit einer Anschluss-   Max. Länge der Anschlussleitung pro Handschrauber:
      leitung an das Kompaktsystem CS351E… oder an das Leis-  ▶   bei Anschluss an Systembox oder Baugruppenträger:
      tungsteil LTE350D angeschlossen. Sie können bis zu fünf   100 m
      der nebenstehend angeführten Anschlussleitungen beliebig   ▶   bei Anschluss an Kompaktsystem: 50 m
      hintereinanderschalten. Bei ständig bewegtem Einsatz
      des Handschraubers empfehlen wir, die Verbindung aus
      mehreren Teilstücken herzustellen.


      Bosch Rexroth AG 72804 DE/2018-11
