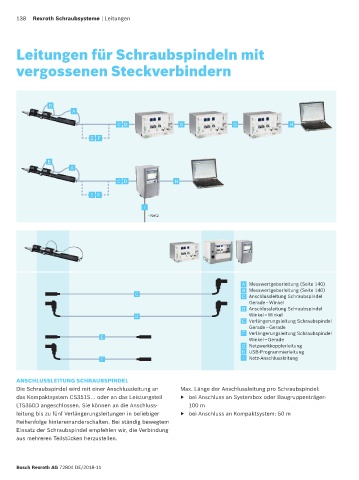

138 Rexroth Schraubsysteme | Leitungen

Leitungen für Schraubspindeln mit

vergossenen Steckverbindern

B
A

C D G G H

E F

B
A

C D H

E F
I
~ Netz

A Messwertgeberleitung (Seite 140)
B Messwertgeberleitung (Seite 140)
C C Anschlussleitung Schraubspindel
Gerade – Winkel
D Anschlussleitung Schraubspindel
D Winkel – Winkel
E Verlängerungsleitung Schraubspindel
Gerade – Gerade
F Verlängerungsleitung Schraubspindel
E Winkel – Gerade
G Netzwerkkopplerleitung
H USB-Programmierleitung
F I Netz-Anschlussleitung

ANSCHLUSSLEITUNG SCHRAUBSPINDEL
Die Schraubspindel wird mit einer Anschlussleitung an Max. Länge der Anschlussleitung pro Schraubspindel:
das Kompaktsystem CS351S… oder an das Leistungsteil ▶ bei Anschluss an Systembox oder Baugruppenträger:
LTS350D angeschlossen. Sie können an die Anschluss- 100 m
leitung bis zu fünf Verlängerungsleitungen in beliebiger ▶ bei Anschluss an Kompaktsystem: 50 m
Reihenfolge hintereinanderschalten. Bei ständig bewegtem
Einsatz der Schraubspindel empfehlen wir, die Verbindung
aus mehreren Teilstücken herzustellen.
