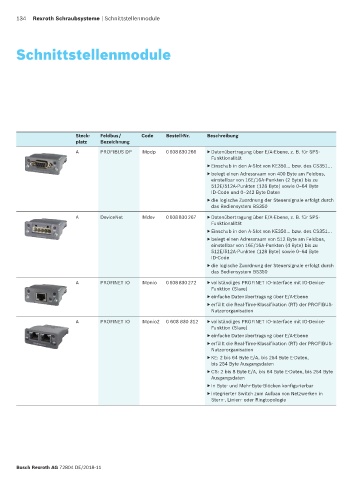

134 Rexroth Schraubsysteme | Schnittstellenmodule
Schnittstellenmodule
Steck- Feldbus / Code
platz Bezeichnung
A PROFIBUS DP IMpdp
A DeviceNet IMdev
A PROFINET IO IMpnio 0 608 830 272 ▶ vollständiges PROFINET IO-Interface mit IO-Device-
A PROFINET IO IMpnio2 0 608 830 312 ▶ vollständiges PROFINET IO-Interface mit IO-Device-
Bosch Rexroth AG 72804 DE/2018-11
Bestell-Nr. Beschreibung
0 608 830 266 ▶ Datenübertragung über E/A-Ebene, z. B. für SPS-
Funktionalität
▶ Einschub in den A-Slot von KE350… bzw. des CS351…
▶ belegt einen Adressraum von 400 Byte am Feldbus,
einstellbar von 16E/16A-Punkten (2 Byte) bis zu
512E/512A-Punkten (128 Byte) sowie 0–64 Byte
ID-Code und 0–242 Byte Daten
▶ die logische Zuordnung der Steuer signale erfolgt durch
das Bedien system BS350
0 608 830 267 ▶ Datenübertragung über E/A-Ebene, z. B. für SPS-
Funktionalität
▶ Einschub in den A-Slot von KE350… bzw. des CS351…
▶ belegt einen Adressraum von 512 Byte am Feldbus,
einstellbar von 16E/16A-Punkten (4 Byte) bis zu
512E/512A-Punkten (128 Byte) sowie 0–64 Byte
ID-Code
▶ die logische Zuordnung der Steuer signale erfolgt durch
das Bedien system BS350
Funktion (Slave)
▶ einfache Datenübertragung über E/A-Ebene
▶ erfüllt die Real-Time-Klassifikation (RT) der PROFIBUS-
Nutzerorgani sation
Funktion (Slave)
▶ einfache Datenübertragung über E/A-Ebene
▶ erfüllt die Real-Time-Klassifikation (RT) der PROFIBUS-
Nutzerorgani sation
▶ KE: 2 bis 64 Byte E/A, bis 254 Byte E-Daten,
bis 254 Byte Ausgangsdaten
▶ CS: 2 bis 8 Byte E/A, bis 64 Byte E-Daten, bis 254 Byte
Ausgangsdaten
▶ in Byte- und Mehr-Byte-Blöcken konfigurierbar
▶ integrierter Switch zum Aufbau von Netzwerken in
Stern-, Linien- oder Ringtopologie
