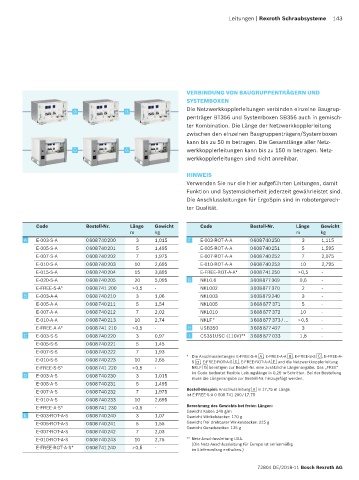

Leitungen | Rexroth Schraubsysteme 143

VERBINDUNG VON BAUGRUPPENTRÄGERN UND
SYSTEMBOXEN
G G Die Netzwerkkopplerleitungen verbinden einzelne Baugrup-
penträger BT356 und Systemboxen SB356 auch in gemisch-
ter Kombination. Die Länge der Netzwerkkopplerleitung
zwischen den einzelnen Baugruppenträgern/Systemboxen
kann bis zu 50 m betragen. Die Gesamtlänge aller Netz-
G G werkkopplerleitungen kann bis zu 150 m betragen. Netz-
werkkopplerleitungen sind nicht anreihbar.

HINWEIS
Verwenden Sie nur die hier aufgeführten Leitungen, damit
Funktion und Systemsicherheit jederzeit gewährleistet sind.
Die Anschlussleitungen für ErgoSpin sind in robotergerech-
ter Qualität.

Code Bestell-Nr. Länge Gewicht Code Bestell-Nr. Länge Gewicht
m kg m kg
A A E-003-S-A 0 608 740 200 3 1,015 F F E-003-ROT-A-A 0 608 740 250 3 1,115
E-005-S-A 0 608 740 201 5 1,495 E-005-ROT-A-A 0 608 740 251 5 1,595
E-007-S-A 0 608 740 202 7 1,975 E-007-ROT-A-A 0 608 740 252 7 2,075
E-010-S-A 0 608 740 203 10 2,695 E-010-ROT-A-A 0 608 740 253 10 2,795
E-015-S-A 0 608 740 204 15 3,895 E-FREE-ROT-A-A* 0 608 741 250 > 0,5 -
E-020-S-A 0 608 740 205 20 5,095 G G NKL0.6 3 608 877 369 0,6 -
E-FREE-S-A* 0 608 741 200 > 0,5 - NKL002 3 608 877 370 2 -
B B E-003-A-A 0 608 740 210 3 1,06 NKL003 3 608 879 240 3 -
E-005-A-A 0 608 740 211 5 1,54 NKL005 3 608 877 371 5 -
E-007-A-A 0 608 740 212 7 2,02 NKL010 3 608 877 372 10 -
E-010-A-A 0 608 740 213 10 2,74 NKLF * 3 608 877 373 / … > 0,5 -
E-FREE-A-A* 0 608 741 210 > 0,5 - H H USB350 3 608 877 427 3 -
C C E-003-S-S 0 608 740 220 3 0,97 I I CS351USC (110V)** 3 608 877 033 1,8 -
E-005-S-S 0 608 740 221 5 1,45
E-007-S-S 0 608 740 222 7 1,93
E-010-S-S 0 608 740 223 10 2,65 * Die Anschlussleitungen E-FREE-S-A A , E-FREE-A-A B , E-FREE-S-S C , E-FREE-A-
S D , E-FREE-ROT-A-S E , E-FREE-ROT-A-A F und die Netzwerkkopplerleitung
E-FREE-S-S* 0 608 741 220 > 0,5 - NKLF G benötigen zur Bestell-Nr. eine zusätzliche Längenangabe. Das „FREE“
D D E-003-A-S 0 608 740 230 3 1,015 im Code bedeutet flexible Leitungslänge in 0,25-m-Schritten. Bei der Bestellung
muss die Längenangabe zur Bestell-Nr. hinzugefügt werden.
E-005-A-S 0 608 740 231 5 1,495
E-007-A-S 0 608 740 232 7 1,975 Bestell-Beispiel: Anschlussleitung A in 17,75 m Länge
ist E-FREE-S-A 0 608 741 200 / 17,75
E-010-A-S 0 608 740 233 10 2,695
E-FREE-A-S* 0 608 741 230 > 0,5 - Berechnung des Gewichts bei freien Längen:
E E E-003-ROT-A-S 0 608 740 240 3 1,07 Gewicht Kabel: 240 g/m
Gewicht Winkelstecker: 170 g
E-005-ROT-A-S 0 608 740 241 5 1,55 Gewicht frei drehbarer Winkelstecker: 225 g
E-007-ROT-A-S 0 608 740 242 7 2,03 Gewicht Geradstecker: 125 g
E-010-ROT-A-S 0 608 740 243 10 2,75 ** Netz-Anschlussleitung USA.
E-FREE-ROT-A-S* 0 608 741 240 > 0,5 - (Die Netz-Anschlussleitung für Europa ist serienmäßig
im Lieferumfang enthalten.)
