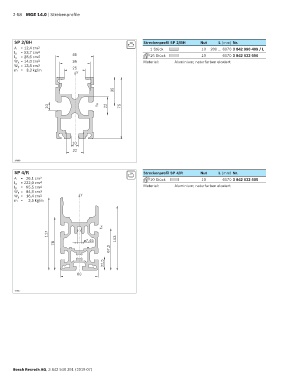

2-68 MGE 14.0 | Strebenprofile

SP 2/BH 10 Streckenprofil SP 2/BH Nut L (mm) Nr.
A = 12,4 cm 2 1 Stück 10 200 … 6070 3 842 990 409 / L
l x = 53,7 cm 4 45
l y = 28,6 cm 4 16 Stück 10 6070 3 842 532 696
W x = 14,0 cm 3 36 Material: Aluminium; naturfarben eloxiert
W y = 13,8 cm 3
m = 3,3 kg/m 25 y

35

x
10 22 75

10
22

19906
SP 4/R 10 Streckenprofil SP 4/R Nut L (mm) Nr.
A = 26,1 cm 2 10 Stück 10 6070 3 842 532 505
l x = 222,0 cm 4
l y = 95,5 cm 4 Material: Aluminium; naturfarben eloxiert
W x = 84,9 cm 3
W y = 16,4 cm 3 y
m = 3,5 kg/m

x
117
7,45 103
78
67,5

22,5

60

19907
