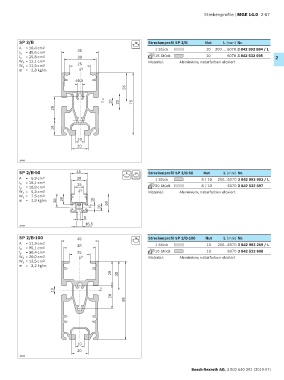

Page 83 - MGE 14.0

Strebenprofile | MGE 14.0 2-67

SP 2/B 10 Streckenprofil SP 2/B Nut L (mm) Nr.
A = 10,4 cm 2 45 1 Stück 10 200 … 6070 3 842 992 884 / L
l x = 49,6 cm 4
l y = 25,8 cm 4 39 16 Stück 10 6070 3 842 532 695 2
W x = 12,1 cm 3 Material: Aluminium; naturfarben eloxiert
W y = 11,5 cm 3 25
m = 2,8 kg/m y
ø5,5
35

x
10 20 75
28

18

10
20

19903
SP 2/B-50 45 8 10 Streckenprofil SP 2/B-50 Nut L (mm) Nr.
A = 6,9 cm 2 39 1 Stück 8 / 10 200…6070 3 842 992 903 / L
l x = 16,1 cm 4 25 20 Stück 8 / 10 6070 3 842 532 697
l y = 16,9 cm 4 y
W x = 5,3 cm 3 Material: Aluminium; naturfarben eloxiert
W y = 7,5 cm 3
m = 1,9 kg/m 35 29 10
x 50
20
8
16,5
19904
SP 2/B-100 45 10 Streckenprofil SP 2/B-100 Nut L (mm) Nr.
A = 11,9 cm 2 39 1 Stück 10 200…6070 3 842 993 259 / L
l x = 95,1 cm 4
l y = 30,4 cm 4 25 16 Stück 10 6070 3 842 532 608
W x = 20,0 cm 3 y Material: Aluminium; naturfarben eloxiert
W y = 13,5 cm 3
m = 3,2 kg/m
29 35

x
10
28
95

10
20
19905

Bosch Rexroth AG, 3 842 540 391 (2019-07)
