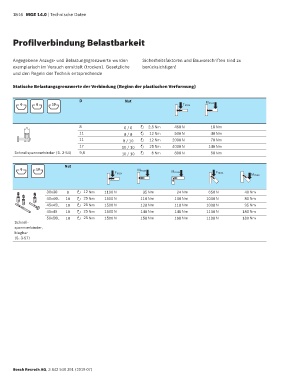

18-16 MGE 14.0 | Technische Daten

Profilverbindung Belastbarkeit

Angegebene Anzugs- und Belastungsgrenzwerte wurden Sicherheitsfaktoren und Bauvorschriften sind zu
exemplarisch im Versuch ermittelt (trocken). Gesetzliche berücksichtigen!
und den Regeln der Technik entsprechende

Statische Belastungsgrenzwerte der Verbindung (Beginn der plastischen Verformung)

D Nut
6 8 10 Fmax Mmax

8 2,5 Nm 450 N 18 Nm
D 6 / 6
11 8 / 8 12 Nm 500 N 40 Nm
11 8 / 10 12 Nm 2000 N 70 Nm
17 10 / 10 25 Nm 4000 N 140 Nm
Schnell spannverbinder (S. 3-54) 9,8 10 / 10 6 Nm 800 N 50 Nm

Nut
8 10 Mmax
Fmax Mmax Fmax
Mmax

30x30 8 12 Nm 1100 N 35 Nm 24 Nm 650 N 40 Nm
40x40L 10 25 Nm 1500 N 110 Nm 100 Nm 1000 N 80 Nm
45x45L 10 25 Nm 1500 N 120 Nm 110 Nm 1000 N 95 Nm
45x45 10 25 Nm 1500 N 140 Nm 145 Nm 1100 N 180 Nm
50x50L 10 25 Nm 1500 N 150 Nm 160 Nm 1100 N 180 Nm
Schnell-
spannverbinder,
biegbar
(S. 3-57)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
