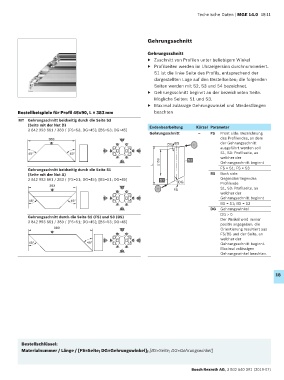

Page 441 - MGE 14.0

Technische Daten | MGE 14.0 18-11

Gehrungsschnitt

Gehrungsschnitt
▶ Zuschnitt von Profilen unter beliebigem Winkel
▶ Profilseiten werden im Uhrzeigersinn durchnummeriert.
S1 ist die linke Seite des Profils, entsprechend der
dargestellten Lage auf den Bestellseiten; die folgenden
Seiten werden mit S2, S3 und S4 bezeichnet.
▶ Gehrungsschnitt beginnt an der bezeichneten Seite.
Mögliche Seiten: S1 und S3.
▶ Maximal zulässige Gehrungswinkel und Mindestlängen
Bestellbeispiele für Profil 45x90, L = 383 mm beachten
MT Gehrungsschnitt beidseitig durch die Seite S3
(Seite mit der Nut D) Endenbearbeitung Kürzel Parameter
3 842 993 661 / 383 / [FS=S3; DG=45]; [BS=S3; DG=45]
Gehrungsschnitt ‒ FS Front side: Bezeichnung
383 S2 des Profilendes, an dem
A B C DG BS der Gehrungsschnitt
B C ausgeführt werden soll
S1 A D S3
A D S1, S3: Profilseite, an
F E welcher der
F E S3
S4 L 150 Gehrungsschnitt beginnt
Gehrungsschnitt beidseitig durch die Seite S1 FS = S1; FS = S3
(Seite mit der Nut A) BS Back side:
3 842 993 661 / 383 / [FS=S1; DG=45]; [BS=S1; DG=45] S1 Gegenüberliegendes
DG Profilende
383 S2 S1, S3: Profilseite, an
A FS
B C B C welcher der
S1 A D S3 Gehrungsschnitt beginnt
A D
F E BS = S1; BS = S3
F E
S4 DG Gehrungswinkel
DG > 0
Gehrungsschnitt durch die Seite S1 (FS) und S3 (BS) Der Winkel wird immer
3 842 993 661 / 383 / [FS=S1; DG=45]; [BS=S3; DG=45]
positiv angegeben; die
383 S2 Orientierung resultiert aus
A FS/BS und der Seite, an
B C B C welcher der
S1 A D S3
A D Gehrungsschnitt beginnt.
F E
F E Maximal zulässigen
S4
Gehrungswinkel beachten.

18

Bestellschlüssel:
Materialnummer / Länge / [FS=Seite; DG=Gehrungswinkel]; [BS=Seite; DG=Gehrungswinkel]
