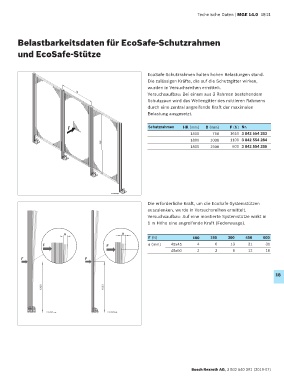

Technische Daten | MGE 14.0 18-21

Belastbarkeitsdaten für EcoSafe-Schutzrahmen

und EcoSafe-Stütze

EcoSafe-Schutzrahmen halten hohen Belastungen stand.
Die zulässigen Kräfte, die auf die Schutzgitter wirken,
wurden in Versuchsreihen ermittelt.
B
Versuchsaufbau: Bei einem aus 3 Rahmen bestehendem
Schutzzaun wird das Wellengitter des mittleren Rahmens
durch eine zentral angreifende Kraft der maximalen
Belastung ausgesetzt.

F Schutzrahmen HR (mm) B (mm) F (N) Nr.
1800 750 1650 3 842 554 283
1800 1000 1100 3 842 554 284
H R
1800 1500 800 3 842 554 285

EcS-0601.eps
Die erforderliche Kraft, um die EcoSafe-Systemstützen
auszulenken, wurde in Versuchsreihen ermittelt.
Versuchsaufbau: Auf eine montierte Systemstütze wirkt in
1 m Höhe eine angreifende Kraft (Federwaage).

s s
F (N) 100 150 300 450 600
F F s (mm) 45x45 4 6 13 21 31
45x90 2 3 6 12 18
F F

18

1000 1000

EcS-0602a.eps EcS-0602b.eps
