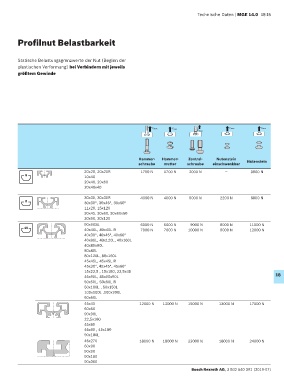

Technische Daten | MGE 14.0 18-15

Profilnut Belastbarkeit

Statische Belastungsgrenzwerte der Nut (Beginn der
plastischen Verformung) bei Verbindern mit jeweils
größtem Gewinde

Fmax
F max F max Fmax F max F max
Fmax Fmax F max
Fmax

00111429
Hammer- Hammer- Zentral- Nutenstein 00111429 00111429
00111429
00111429
schraube mutter schraube einschwenkbar Nutenstein
20x20, 20x20R 1700 N 1700 N 2000 N — 3000 N
6 10x40
20x40, 20x60
20x40x40

30x30, 30x30R 4000 N 4000 N 5000 N 2200 N 6000 N
8 30x30°, 30x45°, 30x60°
11x20, 15x120
30x45, 30x60, 30x60x60
30x90, 30x120
90x90SL 6000 N 6000 N 9000 N 8000 N 11000 N
10 40x40L, 40x40L R 7000 N 7000 N 10000 N 9000 N 12000 N
40x30°, 40x45°, 40x60°
40x80L, 40x120L, 40x160L
40x80x80L
80x80L
80x120L, 80x160L
45x45L, 45x45L R
45x30°, 45x45°, 45x60°
15x22,5 , 15x180, 22,5x45
45x90L, 45x90x90L 18
50x50L, 50x50L R
50x100L , 50x150L
100x100L ,100x200L
60x60L
45x45 12000 N 12000 N 15000 N 13000 N 17000 N
60x60
90x90L
22,5x180
45x60
45x90 , 45x180
90x180L
45x270 18000 N 18000 N 22000 N 18000 N 24000 N
60x90
90x90
90x180
90x360
Bosch Rexroth AG, 3 842 540 391 (2019-07)
