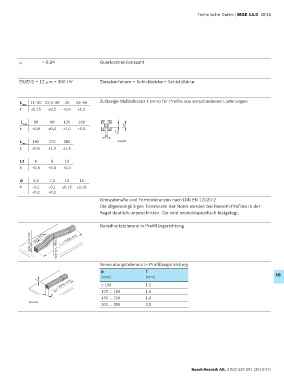

P. 443
Technische Daten | MGE 14.0 18-13
µ = 0,34 Querkontraktionszahl
E6/EV1 ‒ 12 µm ‒ 300 HV Eloxalverfahren – Schichtdicke – Schichthärte
L 11–20 22,5–30 40 45–60 Zulässige Maßtoleranz t (mm) für Profile aus verschiedenen Lieferungen
max
t ±0,15 ±0,2 +0,6 ±0,3
L 80 90 120 160
max
t +0,8 ±0,4 +1,0 +1,6 Lmax
L2
ø
L max 180 270 360 00109370
t ±0,6 ±1,0 ±1,5
L2 6 8 10
t +0,3 +0,3 +0,4
Ø 5,5 7,3 10 15
t −0,1 −0,1 ±0,15 ±0,15
+0,2 +0,2
Grenzabmaße und Formtoleranzen nach DIN EN 12020-2
Die allgemeingültigen Toleranzen der Norm werden bei Rexroth Profilen in der
Regel deutlich unterschritten. Sie sind produktspezifisch festgelegt.
Geradheitstoleranz in Profillängsrichtung
max. 0,3 mm 300 mm max. 1,5 mm L = 2000 mm
Verwindungstoleranz in Profillängsrichtung
b T
(mm) (mm) 18
T
L = 2000 mm ≤ 100 1,2
b 100 … 150 1,5
150 … 200 1,8
00126465
200 … 350 2,5
Bosch Rexroth AG, 3 842 540 391 (2019-07)
