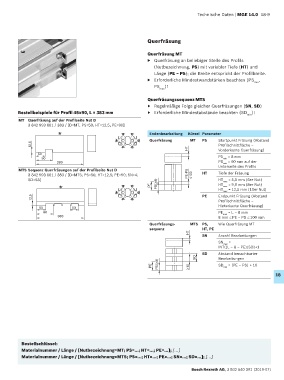

Page 439 - MGE 14.0

Technische Daten | MGE 14.0 18-9

Querfräsung

Querfräsung MT
▶ Querfräsung an beliebiger Stelle des Profils
(Nutbezeichnung, PS) mit variabler Tiefe (HT) und
Länge (PE – PS); die Breite entspricht der Profilbreite.
▶ Erforderliche Mindestwandstärken beachten (PS min ,
PS max )!

Querfräsungssequenz MTS
▶ Regelmäßige Folge gleicher Querfräsungen (SN, SD)
Bestellbeispiele für Profil 45x90, L = 383 mm ▶ Erforderliche Mindestabstände beachten (SD )!
min
MT Querfräsung auf der Profilseite Nut D
3 842 993 661 / 383 / [D=MT; PS=50; HT=12,5; PE=90]
A B C Endenbearbeitung Kürzel Parameter
B C
A D Querfräsung MT PS Startpunkt Fräsung (Abstand
A D 12,5 Profilschnittfläche ‒
F E F E HT Vorderkante Querfräsung)
Endenbearbeitung Kürzel Parameter 50
Bohrung DI PS Mittelpunkt der Bohrung 90 PS min = 8 mm
PS
= 60 mm auf der
min
PS min = DM/2 + 3 mm; 383 Unterseite des Profils
PS max = L ‒ (DM/2 + 3 mm) MTS Sequenz Querfräsungen auf der Profilseite Nut D HT Tiefe der Fräsung
OS Offset Startpunkt 3 842 993 661 / 383 / [D=MTS; PS=50; HT=12,5; PE=90; SN=4; PE-PS 100 HT = 5,5 mm (6er Nut)
(optional) OS so wählen, dass die SD=53] 8) HT max = 9,0 mm (8er Nut)
Bohrung keine Nutkanten A B C PE PS( HT max = 12,5 mm (10er Nut)
durchschneidet B C A D max
DM Durchmesser der Bohrung A D 12,5 F E PE Endpunkt Fräsung (Abstand
Profilschnittfläche ‒
DM siehe Tabelle F E Hinterkante Querfräsung)
HT Tiefe der Bohrung. Bei 50 53
(optional) fehlender Angabe wird 90 383 PE max = L ‒ 8 mm
durchgebohrt. 8 mm ≤ PE ‒ PS ≤ 100 mm
HT max siehe Tabelle Querfräsungs- MTS PS, Wie Querfräsung MT
Bohrungssequenz DIS PS, OS, Wie Bohrung DI sequenz HT HT, PE
DM, HT SN Anzahl Bearbeitungen
SN =
SN Anzahl Bearbeitungen INT((L ‒ 8 ‒ PE)/SD)+1
max
SN max =
INT((L ‒ 3 ‒ PS ‒ DM/2)/ SD Abstand benachbarter
SD) + 1 8) SD Bearbeitungen
SD Abstand benachbarter PE PS( 10 SD min = (PE ‒ PS) + 10
Bearbeitungen
18
SD = DM + 3
min

Zulässige Bohrungsdurchmesser und -tiefen (in mm)
DM 5,8 6,4 7,8 8,0 8,4 9,8 11,0 17,0
HT max 40,0 45,0 45,0 45,0 45,0 50,0 60,0 75,0
ACHTUNG: Reicht HT max nicht aus, das Profil durchzubohren, müssen
zwei gegenüberliegende Bohrungen bestellt werden!

Bestellschlüssel:
Materialnummer / Länge / [Nutbezeichnung=MT; PS=...; HT=...; PE=...]; [...]
Materialnummer / Länge / [Nutbezeichnung=MTS; PS=...; HT=...; PE=...; SN=...; SD=...]; [...]
