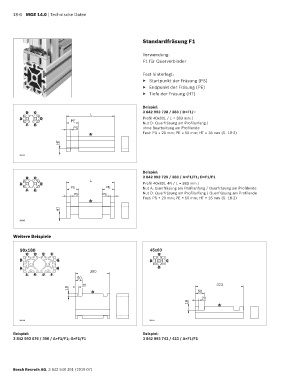

18-6 MGE 14.0 | Technische Daten

Standardfräsung F1

Verwendung:
F1 für Querverbinder

Fest hinterlegt:
▶ Startpunkt der Fräsung (PS)
▶ Endpunkt der Fräsung (PE)
▶ Tiefe der Fräsung (HT)

Beispiel:
B C L 3 842 993 728 / 383 / D=F1/‒
A D Profil 40x80L / L = 383 mm /
PE Nut D: Querfräsung am Profilanfang /
F E
PS ohne Bearbeitung am Profilende
A Fest: PS = 20 mm; PE = 50 mm; HT = 18 mm (S. 18-2)

HT

36844

Beispiel:
B C 3 842 993 729 / 383 / A=F1/F1; D=F1/F1
L
A D Profil 40x80L 4N / L = 383 mm /
PE PE Nut A: Querfräsung am Profilanfang / Querfräsung am Profilende
F E
PS PS Nut D: Querfräsung am Profilanfang / Querfräsung am Profilende
Fest: PS = 20 mm; PE = 50 mm; HT = 18 mm (S. 18-2)
A
HT

36845

Weitere Beispiele

90x180 45x60
C D E F B
B G A C
A H D
L K J I 390
50
20 423
18
A 50
20
18
A

36846 36847

Beispiel: Beispiel:
3 842 993 676 / 390 / A=F1/F1; G=F1/F1 3 842 993 743 / 423 / A=F1/F1
