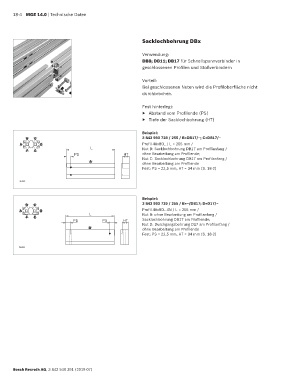

18-4 MGE 14.0 | Technische Daten

Sacklochbohrung DBx

Verwendung:
DB8; DB11; DB17 für Schnellspannverbinder in
geschlossenen Profilen und Stoßverbindern

Vorteil:
Bei geschlossenen Nuten wird die Profiloberfläche nicht
durchbrochen.

Fest hinterlegt:
▶ Abstand vom Profilende (PS)
▶ Tiefe der Sacklochbohrung (HT)

Beispiel:
B C 3 842 993 728 / 255 / B=DB17/‒; C=DB17/‒
A D Profil 40x80L / L = 255 mm /
L Nut B: Sacklochbohrung DB17 am Profilanfang /
F E
PS HT ohne Bearbeitung am Profilende;
Nut C: Sacklochbohrung DB17 am Profilanfang /
A ohne Bearbeitung am Profilende
Fest: PS = 22,5 mm, HT = 34 mm (S. 18-2)

36838

Beispiel:
B C 3 842 993 729 / 255 / B=‒/DB17; D=D17/‒
A D Profil 40x80L 4N / L = 255 mm /
F E L Nut B: ohne Bearbeitung am Profilanfang /
Sacklochbohrung DB17 am Profilende;
PS PS HT
Nut D: Durchgangsbohrung D17 am Profilanfang /
A ohne Bearbeitung am Profilende
Fest: PS = 22,5 mm, HT = 34 mm (S. 18-2)

36839
