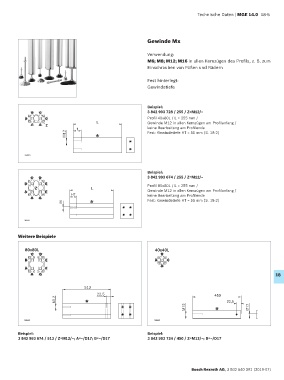

Technische Daten | MGE 14.0 18-5

Gewinde Mx

Verwendung:
M6; M8; M12; M16 in allen Kernzügen des Profils, z. B. zum
Einschrauben von Füßen und Rädern

Fest hinterlegt:
Gewindetiefe

Beispiel:
B C 3 842 993 728 / 255 / Z=M12/‒
A D Profil 40x80L / L = 255 mm /
L Gewinde M12 in allen Kernzügen am Profilanfang /
F E Z
t keine Bearbeitung am Profilende
M12 A Fest: Gewindetiefe HT = 55 mm (S. 18-2)

36840

Beispiel:
C D 3 842 993 674 / 255 / Z=M12/‒
B E Profil 80x80L / L = 255 mm /
Z L
A F Gewinde M12 in allen Kernzügen am Profilanfang /
HT keine Bearbeitung am Profilende
H G Fest: Gewindetiefe HT = 55 mm (S. 18-2)
M A

36841

Weitere Beispiele

80x80L 40x40L
C D B
B E A C
D
A F
H G 18

513
22,5 450
M12 A 22,5
M12 A 17

36842 36843

Beispiel: Beispiel:
3 842 993 674 / 513 / Z=M12/‒; A=‒/D17; B=‒/D17 3 842 993 724 / 450 / Z=M12/‒; B=‒/D17

Bosch Rexroth AG, 3 842 540 391 (2019-07)
