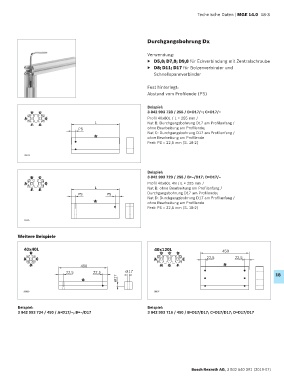

Technische Daten | MGE 14.0 18-3

Durchgangsbohrung Dx

Verwendung:
▶ D5,8; D7,8; D9,8 für Eckverbindung mit Zentralschraube
▶ D8; D11; D17 für Bolzenverbinder und
Schnellspannverbinder

Fest hinterlegt:
Abstand vom Profilende (PS)

Beispiel:
B C 3 842 993 728 / 255 / B=D17/‒; C=D17/‒
A D Profil 40x80L / L = 255 mm /
L Nut B: Durchgangsbohrung D17 am Profilanfang /
F E
PS ohne Bearbeitung am Profilende;
Nut C: Durchgangsbohrung D17 am Profilanfang /
A ohne Bearbeitung am Profilende
Fest: PS = 22,5 mm (S. 18-2)

36834

Beispiel:
B C 3 842 993 729 / 255 / B=‒/D17; D=D17/‒
A D Profil 40x80L 4N / L = 255 mm /
L Nut B: ohne Bearbeitung am Profilanfang /
F E
PS PS Durchgangsbohrung D17 am Profilende;
Nut D: Durchgangsbohrung D17 am Profilanfang /
A ohne Bearbeitung am Profilende
Fest: PS = 22,5 mm (S. 18-2)

36835

Weitere Beispiele

40x40L 40x120L 450
B B C D
A C A E 22,5 22,5
D 450 H G F A
22,5 22,5 17 18
17
A

36836 36837

Beispiel: Beispiel:
3 842 993 724 / 450 / A=D17/‒; B=‒/D17 3 842 993 716 / 450 / B=D17/D17; C=D17/D17; D=D17/D17

Bosch Rexroth AG, 3 842 540 391 (2019-07)
