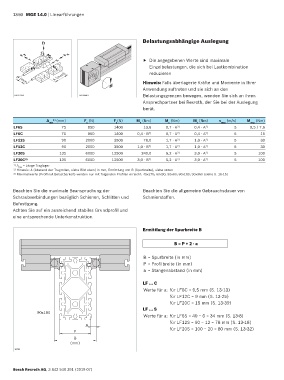

13-50 MGE 14.0 | Linearführungen

F z Belastungsabhängige Auslegung

Z
F y M z F x
Y X f Die angegebenen Werte sind maximale
M y M x Einzelbelastungen, die sich bei Lastkombination
A [mm] reduzieren
B [mm]
M Hinweis: Falls überlagerte Kräfte und Momente in Ihrer
Anwendung auftreten und sie sich an den
Belastungsgrenzen bewegen, wenden Sie sich an ihren
00132284 00109867
Ansprechpartner bei Rexroth, der Sie bei der Auslegung
berät.

A min 1) (mm) F (N) F (N) M (Nm) M (Nm) M (Nm) v max (m/s) M max (Nm)
y
z
x
y
z
LF6S 75 850 1400 13,6 0,7 · A 2) 0,4 · A 2) 5 9,5 / 7,6
LF6C 75 850 1400 0,4 · B 2) 0,7 · A 2) 0,4 · A 2) 5 15
LF12S 90 2000 3500 78,0 1,7 · A 2) 1,0 · A 2) 5 30
LF12C 90 2000 3500 1,0 · B 2) 1,7 · A 2) 1,0 · A 2) 5 30
LF20S 135 6000 12500 240,0 6,2 · A 2) 3,0 · A 2) 5 100
LF20C 3) 135 6000 12500 3,0 · B 2) 6,2 · A 2) 3,0 · A 2) 5 100
1) A = Länge Traglager
min
2) Hinweis: A (Abstand der Tragrollen, siehe Bild oben) in mm, Ermittlung von B (Spurbreite), siehe unten
3) Maximalwerte (Profilnut Belastbarkeit) werden nur mit folgenden Profilen erreicht: 45x270; 60x90; 90x90; 90x180; 90x360 (siehe S. 18-15)

Beachten Sie die maximale Beanspruchung der Beachten Sie die allgemeine Gebrauchsdauer von
Schraubverbindungen bezüglich Schienen, Schlitten und Schmierstoffen.
Befestigung.
Achten Sie auf ein ausreichend stabiles Grundprofil und
eine entsprechende Unterkonstruktion.

Ermittlung der Spurbreite B

B = P + 2 · a

B = Spurbreite (in mm)
P = Profilbreite (in mm)
a = Stangenabstand (in mm)

LF … C
Werte für a: für LF6C = 9,5 mm (S. 13-13)
für LF12C = 9 mm (S. 13-25)
für LF20C = 15 mm (S. 13-39)
LF … S
90x180
Werte für a: für LF6S = 40 − 6 = 34 mm (S. 13-8)
für LF12S = 90 − 12 = 78 mm (S. 13-18)
a
P für LF20S = 100 − 20 = 80 mm (S. 13-32)
B
(mm)
20791
