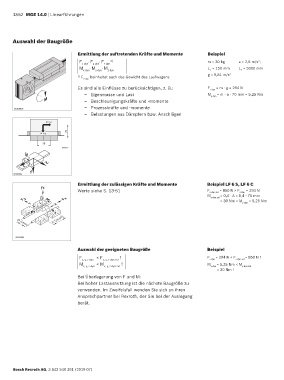

Auswahl der Baugröße

Ermittlung der auftretenden Kräfte und Momente Beispiel
F x dyn , F y dyn , F z dyn 1) m = 30 kg a = 2,5 m/s ;
2
M x dyn , M y dyn , M z dyn L = 150 mm L = 5000 mm
2
1
g = 9,81 m/s 2
1) F Z dyn beinhaltet auch das Gewicht des Laufwagens
Es sind alle Einflüsse zu berücksichtigen, z. B.: F z dyn = m · g = 294 N
– Eigenmasse und Last M y dyn = m · a · 70 mm = 5,25 Nm
M – Beschleunigungskräfte und -momente
– Prozesskräfte und -momente
00109867
– Belastungen aus Dämpfern bzw. Anschlägen
m x a

70
m x g
75
00110177
M
x
Z
x
Y
00126189
Ermittlung der zulässigen Kräfte und Momente Beispiel LF 6 S, LF 6 C
F z
Werte siehe S. 13-51 F z dyn zul = 850 N > F z dyn = 294 N
Z M y dyn zul = 0,4 · A = 0,4 · 75 mm
F y M z F x = 30 Nm > M = 5,25 Nm
Y X y dyn
M y M x
A [mm]

B [mm]

00132284
Auswahl der geeigneten Baugröße Beispiel
F x, y, z dyn < F x, y, z dyn zul ! F z dyn = 294 N < F z dyn zul = 850 N !
M x, y, z dyn < M x, y, z dyn zul ! M y dyn = 5,25 Nm < M y dyn zul
= 30 Nm !

Bei Überlagerung von F und M:
Bei hoher Lastausnutzung ist die nächste Baugröße zu
verwenden. Im Zweifelsfall wenden Sie sich an ihren
Ansprechpartner bei Rexroth, der Sie bei der Auslegung
berät.
