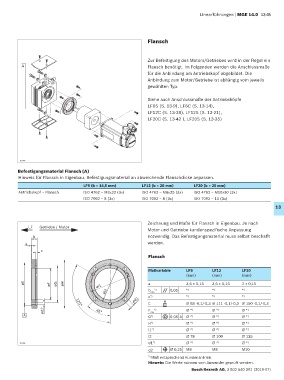

Linearführungen | MGE 14.0 13-45

Flansch

Zur Befestigung des Motors/Getriebes wird in der Regel ein
A Flansch benötigt. Im Folgenden werden die Anschlussmaße
für die Anbindung am Antriebskopf abgebildet. Die
Anbindung zum Motor/Getriebe ist abhängig vom jeweils
gewählten Typ.

Siehe auch Anschlussmaße der Antriebsköpfe
LF6S (S. 13-9), LF6C (S. 13-14),
LF12C (S. 13-28), LF12S (S. 13-21),
LF20C (S. 13-42 ), LF20S (S. 13-35)

19746
Befestigungsmaterial Flansch (A)
Hinweis für Flansch in Eigenbau. Befestigungsmaterial an abweichende Flanschdicke anpassen.
LF6 (b = 14,5 mm) LF12 (b = 20 mm) LF20 (b = 20 mm)
Antriebskopf – Flansch ISO 4762 – M8x22 (3x) ISO 4762 – M8x25 (3x) ISO 4762 – M10x30 (3x)
ISO 7092 – 8 (3x) ISO 7092 – 8 (3x) ISO 7092 – 10 (3x)
13

Zeichnung und Maße für Flansch in Eigenbau. Je nach
LF Getriebe / Motor
Motor und Getriebe kundenspezifische Anpassung
b notwendig. Das Befestigungsmaterial muss selbst beschafft
a werden.
c
Flansch

Maßvariable LF6 LF12 LF20
(mm) (mm) (mm)
øE øF øG øH øl1 a 3,5 ± 0,15 3,5 ± 0,15 2 ± 0,15
øl2 b min *) 0,05 * ) * ) * )
*
*
)
)
)
ød1 c E *) A * Ø 88 -0,1/-0,3 Ø 111 -0,1/-0,3 Ø 150 -0,1/-0,3
120°
ød2 45° F min *) Ø * ) Ø * ) Ø * )
A G *) 0,05 A Ø * ) Ø * ) Ø * )
H *) Ø * ) Ø * ) Ø * )
l1 *) Ø * ) Ø * ) Ø * )
l2 Ø 78 Ø 100 Ø 135
d1 *) Ø * ) Ø * ) Ø * )
19748
d2 Ø 0,25 M8 M8 M10
*) Maß entsprechend Kundenantrieb.
Hinweis: Die Werte müssen vom Anwender geprüft werden.
