Linearführungen | MGE 14.0 13-55

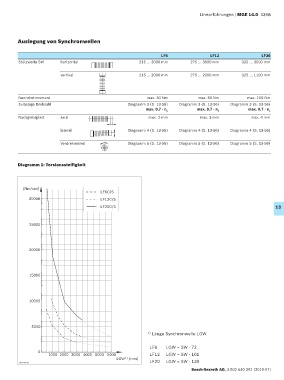

Auslegung von Synchronwellen

LF6 LF12 LF20
Stützweite SW horizontal 215 … 3000 mm 275 … 3500 mm 325 … 3500 mm
00109873
vertikal 215 … 2000 mm 275 … 2000 mm 325 … 1100 mm

Nenndrehmoment max. 30 Nm max. 60 Nm max. 150 Nm
Zulässige Drehzahl Diagramm 3 (S. 13-56) Diagramm 3 (S. 13-56) Diagramm 3 (S. 13-56)
max. 0,7 · n k max. 0,7 · n k max. 0,7 · n k
Nachgiebigkeit axial max. 2 mm max. 3 mm max. 4 mm

lateral 00109884 Diagramm 4 (S. 13-56) Diagramm 4 (S. 13-56) Diagramm 4 (S. 13-56)

00109886
Verdrehwinkel Diagramm 5 (S. 13-56) Diagramm 5 (S. 13-56) Diagramm 5 (S. 13-56)

00109888
Diagramm 1: Torsionssteifigkeit

(Nm/rad)
LF6C/S
30000 LF12C/S
LF20C/S 13

25000

20000

15000

10000

5000
1) Länge Synchronwelle LGW

LF6 LGW = SW - 72
0
1000 2000 3000 4000 5000 6000 LF12 LGW = SW - 101
1)
LGW (mm)
00110156 LF20 LGW = SW - 130
