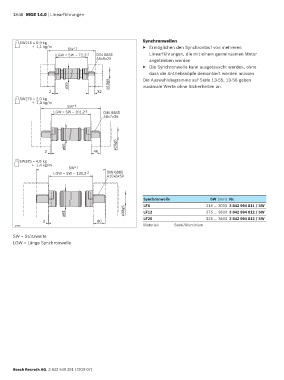

13-48 MGE 14.0 | Linearführungen

SW215 = 0,9 kg Synchronwellen
+ 1,1 kg/m ▶ Ermöglichen den Synchronlauf von mehreren
SW +1
LGW = SW – 72,2 -2 DIN 6885 Linearführungen, die mit einem gemeinsamen Motor
A6x6x25 angetrieben werden
▶ Die Synchronwelle kann ausgetauscht werden, ohne
dass die Antriebsköpfe demontiert werden müssen
Die Auswahldiagramme auf Seite 13-55, 13-56 geben
ø55 ø19g6 maximale Werte ohne Sicherheiten an.
2 32
SW275 = 2,0 kg
+ 1,3 kg/m
SW +1
LGW = SW – 101,2 -2 DIN 6885
A8x7x36

ø66 ø28g6
2 46
SW325 = 4,8 kg
+ 1,4 kg/m
SW +1
LGW = SW – 130,2 -2 DIN 6885
A10x8x50

Synchronwelle SW (mm) Nr.
LF6 215 … 3000 3 842 994 811 / SW
ø81 ø38g6 LF12 275 … 3500 3 842 994 812 / SW
3 60 LF20 325 … 3500 3 842 994 813 / SW
19750 Material: Stahl/Aluminium

SW = Stützweite
LGW = Länge Synchronwelle
