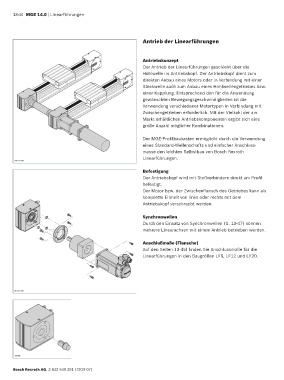

13-44 MGE 14.0 | Linearführungen

Antrieb der Linearführungen

Antriebskonzept
Der Antrieb der Linearführungen geschieht über die
Hohlwelle im Antriebskopf. Der Antriebskopf dient zum
direkten Anbau eines Motors oder in Verbindung mit einer
Steckwelle auch zum Anbau eines Hohlwellengetriebes bzw.
einer Kupplung. Entsprechend den für die Anwendung
gewünschten Bewegungs geschwindigkeiten ist die
Verwendung verschiedener Motortypen in Verbindung mit
Zwischengetrieben erforderlich. Mit der Vielzahl der am
Markt erhältlichen Antriebskomponenten ergibt sich eine
große Anzahl möglicher Kombinationen.

Der MGE-Profilbaukasten ermöglicht durch die Verwendung
eines Standard-Wellenschafts und einfacher Anschluss-
masse den leichten Selbstbau von Bosch Rexroth
Linearführungen.
00110150
Befestigung
Der Antriebskopf wird mit Stoßverbindern direkt am Profil
befestigt.
Der Motor bzw. der Zwischenflansch des Getriebes kann als
komplette Einheit von links oder rechts mit dem
Antriebskopf verschraubt werden.

Synchronwellen
Durch den Einsatz von Synchronwellen (S. 13-47) können
mehrere Linearachsen mit einem Antrieb betrieben werden.

Anschlußmaße (Flansche)
Auf den Seiten 13-45f finden Sie Anschlussmaße für die
Linearführungen in den Baugrößen LF6, LF12 und LF20.

00132290

19776
