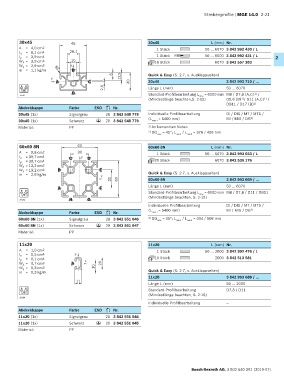

Strebenprofile | MGE 14.0  2-21





         30x45                 45                              30x45                      L (mm) Nr.
         A  = 4,0 cm 2                                             1 Stück             50 … 6070 3 842 992 430 / L
         l x  = 8,1 cm 4      20,1
         l y  = 3,9 cm 4                                           1 Stück  M8         50 … 6000 3 842 992 431 / L  2
         W x = 3,9 cm 3        10                                 18 Stück                 6070 3 842 557 203
         W y = 2,9 cm 3  R2    x
         m = 1,1 kg/m          B
                                                6              Quick & Easy (S. 2-7, s. Ausklappseiten)
                      y                             12,5
                        A             C                30      30x45                            3 842 993 710 / …
          8  8                              2,5                Länge L (mm)                     50 … 6070
          30
                               D                               Standard-Profilbearbeitung L   = 6000 mm  M8 / D7,8 (A,C)  /
                                                                                                            1)
         19192                                                                       max
                                                               (Mindestlänge beachten,S. 2-15)  D9,8 (B) 1) / D11 (A,C)  /
                                                                                                                1)
                                                                                                DB11 / D17 (B) 1)
         Abdeckkappe          Farbe      ESD     Nr.
         30x45 (1x)           Signalgrau     20 3 842 548 778  Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
         30x45 (1x)           Schwarz        20 3 842 548 779  (L max i  = 5400 mm)             MI / MIS / DG 2)
                                          ESD
         Material:            PP                               1)  An benannten Nuten
                                                               2)  DG max  = 45°; L min1  / L min2  = 378 / 456 mm

         60x60 8N                 60                           60x60 8N                   L (mm) Nr.
         A  = 9,8 cm 2            30                               1 Stück             50 … 6070 3 842 993 033 / L
         l x  = 39,7 cm 4     C    y  D
         l y  = 39,7 cm 4                                         20 Stück                 6070 3 842 535 176
         W x = 13,2 cm 3
         W y = 13,2 cm 3  B                E
         m = 2,6 kg/m                      x                   Quick & Easy (S. 2-7, s. Ausklappseiten)
                                               30  60          60x60 8N                         3 842 993 669 / …
                         A                 F                   Länge L (mm)                     50 … 6070
          8  8                                                 Standard-Profilbearbeitung L   = 6000 mm  M8 / D7,8 / D11 / DB11
                                                                                     max
          30                                                   (Mindestlänge beachten, S. 2-15)
                              H       G
         19193
                                                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
                                                               (L   = 5400 mm)                  MI / MIS / DG 2)
         Abdeckkappe          Farbe      ESD     Nr.             max i
         60x60 8N (1x)        Signalgrau     20 3 842 551 046  2)  DG max  = 45°; L min1  / L min2  = 404 / 508 mm
         60x60 8N (1x)        Schwarz        20 3 842 551 047
                                          ESD
         Material:            PP

         11x20                                                 11x20                      L (mm) Nr.
         A  = 1,0 cm 2                                             1 Stück             50 … 2000 3 842 992 476 / L
         l x  = 0,5 cm 4        y
         l y  = 0,1 cm 4            x                             10 Stück                 2000 3 842 513 581
         W x = 0,7 cm 3        A            20
         W y = 0,3 cm 3                  10                    Quick & Easy (S. 2-7, s. Ausklappseiten)
         m = 0,3 kg/m
                                                               11x20                            3 842 993 688 / …
                                 11
                                                               Länge L (mm)                     50 … 2000
          8  8                                                 Standard-Profilbearbeitung       D7,8 / D11
          30
                                                               (Mindestlänge beachten, S. 2-15)
         19194
                                                               Individuelle Profilbearbeitung   —
         Abdeckkappe          Farbe      ESD     Nr.
         11x20 (1x)           Signalgrau     20 3 842 551 044
         11x20 (1x)           Schwarz        20 3 842 551 045
                                          ESD
         Material:            PP








                                                                                 Bosch Rexroth AG, 3 842 540 391 (2019-07)
