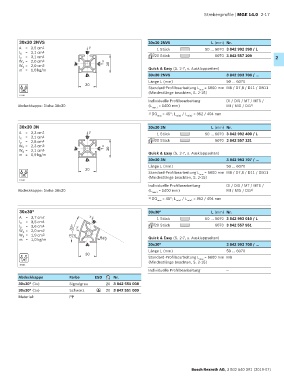

Strebenprofile | MGE 14.0  2-17





         30x30 2NVS                                            30x30 2NVS                 L (mm) Nr.
         A  = 3,5 cm 2                y                            1 Stück             50 … 6070 3 842 992 398 / L
         l x  = 3,1 cm 4             B
         l y  = 3,1 cm 4                                          20 Stück                 6070 3 842 557 209       2
         W x = 2,0 cm 3                     x
         W y = 2,0 cm 3         A         C    30              Quick & Easy (S. 2-7, s. Ausklappseiten)
         m = 1,0 kg/m
                                     D                         30x30 2NVS                       3 842 993 706 / …
                                                               Länge L (mm)                     50 … 6070
                                     30
          8  8                                                 Standard-Profilbearbeitung L   = 6000 mm  M8 / D7,8 / D11 / DB11
          30                                                                         max
                                                               (Mindestlänge beachten, S. 2-15)
         19181
                                                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
         Abdeckkappe: Siehe 30x30                              (L   = 5400 mm)                  MI / MIS / DG 1)
                                                                 max i
                                                               1)  DG max  = 45°; L min1  / L min2  = 352 / 404 mm
         30x30 3N                                              30x30 3N                   L (mm) Nr.
         A  = 3,3 cm 2                y                            1 Stück             50 … 6070 3 842 992 400 / L
         l x  = 3,1 cm 4             B
         l y  = 2,8 cm 4                                          20 Stück                 6070 3 842 557 221
         W x = 2,3 cm 3                     x
         W y = 2,1 cm 3         A         C    30
         m = 0,9 kg/m                                          Quick & Easy (S. 2-7, s. Ausklappseiten)
                                     D                         30x30 3N                         3 842 993 707 / …
                                                               Länge L (mm)                     50 … 6070
                                     30
          8  8                                                 Standard-Profilbearbeitung L   = 6000 mm  M8 / D7,8 / D11 / DB11
          30                                                                         max
                                                               (Mindestlänge beachten, S. 2-15)
         19182
                                                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
         Abdeckkappe: Siehe 30x30                              (L   = 5400 mm)                  MI / MIS / DG 1)
                                                                 max i
                                                               1)  DG   = 45°; L   / L   = 352 / 404 mm
                                                                   max     min1  min2
         30x30                                                 30x30°                     L (mm) Nr.
         A  = 3,7 cm 2                x                            1 Stück             50 … 6070 3 842 993 010 / L
         l x  = 3,5 cm 4                B
         l y  = 3,6 cm 4       30°  y                             20 Stück                 6070 3 842 557 951
         W x = 2,0 cm 3
         W y = 1,9 cm 3       R75
         m = 1,0 kg/m                      R45                 Quick & Easy (S. 2-7, s. Ausklappseiten)
                                     A                         30x30°                           3 842 993 708 / …
                                                               Länge L (mm)                     50 … 6070
                                     30
          8  8                                                 Standard-Profilbearbeitung L   = 6000 mm  M8
          30                                                                         max
                                                               (Mindestlänge beachten, S. 2-15)
         19183
                                                               Individuelle Profilbearbeitung   —
         Abdeckkappe          Farbe      ESD     Nr.
         30x30° (1x)          Signalgrau     20 3 842 551 008
         30x30° (1x)          Schwarz        20 3 842 551 009
                                          ESD
         Material:            PP
