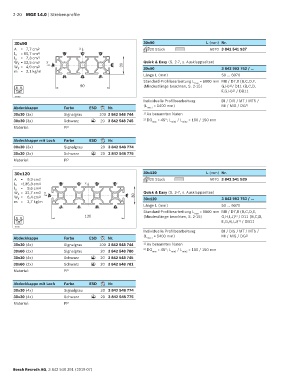

Page 36 - MGE 14.0
P. 36
2-20 MGE 14.0 | Strebenprofile
30x90 30x90 L (mm) Nr.
A = 7,7 cm 2 x 20 Stück 6070 3 842 541 937
l x = 60,7 cm 4 B C D
l y = 7,3 cm 4
W x = 13,5 cm 3 y A E Quick & Easy (S. 2-7, s. Ausklappseiten)
W y = 4,9 cm 3 30 30x90 3 842 993 762 / …
m = 2,1 kg/m
H G F Länge L (mm) 50 … 6070
Standard-Profilbearbeitung L max = 6000 mm M8 / D7,8 (B,C,D,F,
90 (Mindestlänge beachten, S. 2-15) G,H) / D11 (B,C,D,
1)
8 8
1)
30 F,G,H) / DB11
19190
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max i = 5400 mm) MI / MIS / DG 2)
30x30 (3x) Signalgrau 100 3 842 548 744 1) An benannten Nuten
30x30 (3x) Schwarz 20 3 842 548 745 2) DG max = 45°; L min1 / L min2 = 150 / 150 mm
ESD
Material: PP
Abdeckkappe mit Loch Farbe ESD Nr.
30x30 (3x) Signalgrau 20 3 842 548 774
30x30 (3x) Schwarz 20 3 842 548 775
ESD
Material: PP
30x120 30x120 L (mm) Nr.
A = 9,9 cm 2 20 Stück 6070 3 842 541 939
l x =136,3 cm 4 B C x D E
l y = 9,6 cm 4
W x = 22,7 cm 3 y A Quick & Easy (S. 2-7, s. Ausklappseiten)
W y = 6,4 cm 3 F 30 30x120 3 842 993 763 / …
m = 2,7 kg/m
J I H G Länge L (mm) 50 … 6070
Standard-Profilbearbeitung L max = 6000 mm M8 / D7,8 (B,C,D,E,
120 (Mindestlänge beachten, S. 2-15) G,H,I,J) / D11 (B,C,D,
1)
8 8
1)
30 E,G,H,I,J) / DB11
19191
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max i = 5400 mm) MI / MIS / DG 2)
30x30 (4x) Signalgrau 100 3 842 548 744 1) An benannten Nuten
30x60 (2x) Signalgrau 20 3 842 548 780 2) DG max = 45°; L min1 / L min2 = 150 / 150 mm
30x30 (4x) Schwarz 20 3 842 548 745
ESD
30x60 (2x) Schwarz 20 3 842 548 781
ESD
Material: PP
Abdeckkappe mit Loch Farbe ESD Nr.
30x30 (4x) Signalgrau 20 3 842 548 774
30x30 (4x) Schwarz 20 3 842 548 775
ESD
Material: PP
Bosch Rexroth AG, 3 842 540 391 (2019-07)
