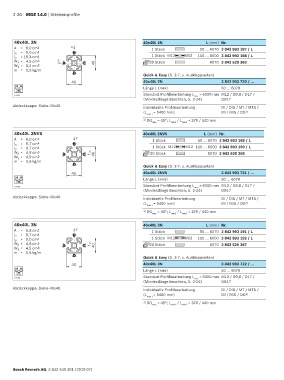

Page 42 - MGE 14.0
P. 42

2-26 MGE 14.0 | Strebenprofile





       40x40L 2N                                             40x40L 2N                 L (mm) Nr.
       A  = 6,0 cm 2           x                                 1 Stück             50 … 6070 3 842 993 187 / L
       l x  = 9,0 cm 4          B
       l y  = 10,3 cm 4                                          1 Stück M12  M12   110 … 6000 3 842 993 188 / L
       W x = 4,5 cm 3    y  A       C    40                     20 Stück                 6070 3 842 529 363
       W y = 5,2 cm 3
       m = 1,6 kg/m
                                D                            Quick & Easy (S. 2-7, s. Ausklappseiten)
                               40                            40x40L 2N                        3 842 993 720 / …
       10 10                                                 Länge L (mm)                     50 … 6070
        40
                                                             Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
       19202                                                                      max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
      Abdeckkappe: Siehe 40x40                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
                                                             (L   = 5400 mm)                  MI / MIS / DG 1)
                                                               max i
                                                             1)  DG   = 45°; L   / L   = 370 / 440 mm
                                                                 max     min1  min2
       40x40L 2NVS                                           40x40L 2NVS               L (mm) Nr.
       A  = 6,0 cm 2             y                               1 Stück            50 … 6070 3 842 993 189 / L
       l x  = 9,7 cm 4          B
       l y  = 9,7 cm 4                                           1 Stück M12   M12 110 … 6000 3 842 993 190 / L
       W x = 4,9 cm 3      A        C  x  40                    20 Stück                6070 3 842 529 365
       W y = 4,9 cm 3
       m = 1,6 kg/m
                               D                             Quick & Easy (S. 2-7, s. Ausklappseiten)
                               40                            40x40L 2NVS                      3 842 993 721 / …
       10 10                                                 Länge L (mm)                     50 … 6070
        40
                                                             Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
       19203                                                                      max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
      Abdeckkappe: Siehe 40x40                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
                                                             (L max i  = 5400 mm)             MI / MIS / DG 1)

                                                             1)  DG max  = 45°; L min1  / L min2  = 370 / 440 mm

       40x40L 3N                                             40x40L 3N                 L (mm) Nr.
       A  = 5,8 cm 2             y                               1 Stück             50 … 6070 3 842 993 191 / L
       l x  = 9,7 cm 4          B
       l y  = 9,0 cm 4                                           1 Stück M12  M12   110 … 6000 3 842 993 192 / L
       W x = 4,8 cm 3      A        C  x  40                    20 Stück                 6070 3 842 529 367
       W y = 4,5 cm 3
       m = 1,6 kg/m
                                D                            Quick & Easy (S. 2-7, s. Ausklappseiten)
                               40                            40x40L 3N                        3 842 993 722 / …
       10 10                                                 Länge L (mm)                     50 … 6070
        40
                                                             Standard-Profilbearbeitung L   = 6000 mm  M12 / D9,8 / D17 /
       19204                                                                      max
                                                             (Mindestlänge beachten, S. 2-24)  DB17
      Abdeckkappe: Siehe 40x40                               Individuelle Profilbearbeitung   DI / DIS / MT / MTS /
                                                             (L   = 5400 mm)                  MI / MIS / DG 1)
                                                               max i
                                                             1)  DG   = 45°; L   / L   = 370 / 440 mm
                                                                 max     min1  min2















      Bosch Rexroth AG, 3 842 540 391 (2019-07)
